El DAF XF106 se lanzó en 2013 como la segunda generación de la serie XF, asociado al motor diésel Paccar MX13 de 12,9 litros en línea de seis cilindros en configuración Euro 6 (con una variante paralela EPA13 para los mercados de exportación norteamericanos dentro de la misma familia de motor Paccar). El inyector que se aloja en cada una de las seis culatas no es un Bosch CRI piezoeléctrico ni un CRI2 solenoid convencional: es un inyector de unidad electrónica (EUI) Delphi, con referencia 2005596 en el catálogo de piezas DAF y BEBJ1D02001 en la nomenclatura del fabricante Delphi. Los talleres de toda Europa, Rusia, la CEI, Oriente Medio, Norte de África y América Latina ven esta pieza en la bancada cada semana, y los modos de fallo son bastante distintos a los que mostraba la anterior plataforma MX Euro 5.

Esta guía recorre qué es el BEBJ1D02001, cómo está construido, dónde tiende a fallar, qué indica el camión cuando lo hace, qué herramientas especiales exige el trabajo y qué banco de pruebas BEACON MACHINE es la respuesta adecuada para un taller que da servicio al XF106 / CF / LF con el grupo motriz MX13. Si usted trabaja con camiones DAF equipados con el motor MX13 — flota o independiente — siga leyendo. Si solo conoce las referencias Delphi EUI más antiguas del servicio MX11 / MX13 Euro 5, preste atención: la válvula de control iEPC, el sellado del alojamiento del inyector y la lógica de diagnóstico cambiaron cuando la plataforma migró a Euro 6.

Referencias de pieza y lo que significan

Los dos números cuentan historias distintas. 2005596 es el número que el concesionario DAF introduce en la pantalla de piezas cuando se pide un recambio. BEBJ1D02001 es lo que va grabado por láser en el propio cuerpo del inyector y lo que se lee cuando el inyector está en la bancada con el adhesivo DAF retirado. Ambos se refieren a la misma pieza física, pero la referencia cruzada importa: un taller de reelaboración que cotiza la referencia de remanufacturado Bosch 0445110081 está ofreciendo un equivalente remanufacturado en recambio, no un Delphi nuevo de fábrica. Los talleres que necesitan especificación de fábrica — por ejemplo, cuando la ECU ha almacenado un factor de corrección por cilindro que se ha desviado fuera de rango — deben exigir el Delphi BEBJ1D02001.

Cobertura de vehículos y motores

El BEBJ1D02001 es la calibración Euro 6 / EPA13 del EUI Delphi para la plataforma MX13. La versión Euro 5 sobre el MX13 anterior utilizaba una calibración distinta de la válvula de control y no es un recambio directo: montar el inyector EU6 en un motor EU5 hará fallar las emisiones, y montar el inyector EU5 en un motor EU6 disparará el modo de emergencia en arranque en frío. El Kenworth T880 y el Peterbilt 579 en especificación EPA13 utilizan la misma pieza Delphi bajo una etiqueta OE distinta, motivo por el cual los talleres de reelaboración del Pacífico Noroccidental ven esta pieza en la bancada junto al mercado DAF.

Interior del BEBJ1D02001 — Desglose de componentes

El Delphi EUI es un conjunto hidráulico altamente integrado. A diferencia de un Bosch CRI2 o de un Denso G2, la generación de alta presión y el evento de inyección están separados: una bomba de alta presión independiente sobre el motor construye la presión del rail, y el EUI en sí es puramente una válvula de dosificación y rociado controlada eléctricamente. Cada componente dentro del inyector cumple un papel específico en el evento de inyección, y cada componente es un punto potencial de desgaste. Desde el extremo de la cámara de combustión hacia arriba, los componentes principales son:

• Tobera (punta de inyección): Tobera de acero perforada con precisión multiorificio, con una aguja que abre y cierra contra un asiento endurecido. El inyector del MX13 suele ser un diseño de 7 orificios con ángulos de rociado adaptados a la cavidad del pistón del MX13. El diámetro de orificio está en el rango de 100–150 micras; incluso una acumulación menor de carbonilla o una erosión leve modifica el patrón de rociado y la mezcla aire-combustible en la cavidad.

• Tuerca de tobera (tuerca de retención de la tobera): La tuerca hexagonal que fija el conjunto de tobera al cuerpo del inyector. Apriete a par controlado en fábrica; los desmontajes repetidos sin un soporte adecuado dañan la rosca y distorsionan la elevación de la aguja.

• Muelle de tobera y suplemento(s) de calce: Define la presión de apertura de la aguja (NOP). La altura del paquete de suplementos determina el NOP. Un suplemento reinstalado del lado equivocado tras la limpieza cambia la presión de apertura lo suficiente para alterar el avance de inyección y el mapa de corrección por cilindro de la ECU.

• Cuerpo del inyector: Aloja la galería de combustible de alta presión, la válvula iEPC (control electrónico inteligente de presión) y el conjunto del solenoide inferior. La válvula iEPC es lo que traduce el impulso del solenoide en elevación de la aguja; el desgaste o la contaminación por carbonilla aquí causan el síntoma clásico de "sin código de avería, pero ralentí irregular".

• Válvula de control iEPC: La válvula de control de presión inteligente específica de Delphi. Es lo que hace al BEBJ1D02001 distinto de las generaciones anteriores de EUI Delphi — utiliza realimentación de presión en lazo cerrado para ajustar la cantidad inyectada en cada evento, lo que hace posible la estrategia de inyección múltiple de Euro 6.

• Bobina solenoide (2 pines): Energizada por la ECU para disparar el evento de inyección. La resistencia de bobina suele estar en el rango bajo de ohmios; la resistencia de aislamiento debe ser > 100 MΩ. Una bobina con aislamiento bajo es el fallo eléctrico más habitual en un EUI de alto kilometraje.

• Entrada de alta presión y arandela de sellado de cobre: La entrada de combustible desde el rail de alta presión, sellada con una arandela blanda de cobre que debe reemplazarse cada vez que se retira el inyector. Reutilizar una arandela de cobre ya comprimida es la causa más frecuente de fuga de combustible en la culata tras el montaje.

• Puertos de leak-off y juntas tóricas: Dos juntas tóricas (una superior, una inferior) sellan el inyector en la culata. La junta superior es el sello de alta presión; la junta inferior es el sellado inferior. La galería de retorno (leak-off) lleva el combustible derramado de vuelta al depósito. Una tercera junta tórica (la del cuerpo al rail) se encuentra en el conector de alta presión.

• Conector eléctrico (Delphi Metri-Pack de 2 pines): El conector que se acopla al mazo del motor. Sellado contra la entrada de agua; un conector dañado o un pin corroido generará códigos del circuito del inyector incluso en un inyector mecánicamente perfecto.

Cada uno de estos componentes tiene un modo de fallo específico, y el procedimiento de prueba difiere según qué componente haya fallado. Una prueba en bancada que solo mide caudal en un único punto de presión — habitual en los comprobadores más básicos — pasará por alto la mayoría de los problemas en fase temprana. Se necesita un comprobador que mida: caudal a plena carga entre 1.600–2.000 bar, caudal al ralentí a 250–300 bar, volúmenes de inyección piloto y principal por separado, volumen de retorno, tiempo de respuesta al impulso del solenoide y — específicamente para el Delphi EUI — la curva de respuesta de la válvula de control iEPC. Esto es exactamente lo que hacen los bancos BEACON CR1017 y CR1029, con la base de datos del sistema Beijing cubriendo la familia completa de EUI Delphi incluido el BEBJ1D02001.

Puntos de fallo habituales y lo que indica el camión

Los camiones DAF XF106 pasan su vida útil a alta carga en rutas de largo recorrido por autopista — el XF es el tractor insignia de larga distancia de DAF. El Delphi EUI en el motor MX13 tiene una vida útil típica de 250.000–350.000 km antes de requerir una revisión, pero determinados modos de fallo aparecen mucho antes en función de la calidad del combustible, los intervalos de cambio de aceite y el servicio urbano de trayectos cortos. Estos son los modos de fallo que BEACON MACHINE ve con mayor frecuencia en las devoluciones de clientes.

1. Acumulación de carbonilla y erosión de orificios en la tobera.Esta es la incidencia más común. El camión muestra ralentí irregular, humo blanco en arranque en frío y una pérdida de potencia del 5–15% a plena carga. En la bancada, el inyector pasa el caudal a plena carga pero falla la prueba de caudal al ralentí — la aguja está perezosa porque el asiento de la tobera está vidriado de carbonilla. La reparación correcta es limpiar la tobera con baño ultrasónico y rectificar el asiento; la alternativa es sustituir el conjunto de tobera para piezas con erosión severa. El código de avería suele ser P0300 (fallo de encendido aleatorio) o un P030x de fallo de encendido en un solo cilindro, no un código de caudal. La ECU ve el cilindro como eléctricamente sano y mecánicamente disparando, pero el patrón de rociado es incorrecto.

2. Desgaste o contaminación por carbonilla de la válvula de control iEPC.El XF106 muestra un tiempo de cranking largo (4–7 segundos) en arranque en frío, y al ralentí el motor oscila 30–50 rpm. No se almacena ningún código de diagnóstico, porque la ECU ve el inyector como eléctricamente sano. La válvula iEPC regula el aceite piloto que abre la aguja; cuando su alojamiento está desgastado o su tamiz está contaminado con carbonilla, el aceite piloto se fuga y la aguja no se eleva limpiamente. La prueba en bancada muestra un volumen piloto bajo y una curva de respuesta perezosa. Este inyector no puede repararse solo con limpieza — necesita sustitución del iEPC, o el intercambio completo del inyector. La ECU DAF tiene un factor de corrección por cilindro que se desvía cuando el iEPC empieza a desgastarse; si la corrección alcanza su límite, la ECU reduce la potencia del motor y registra P2463 o un código DPF relacionado.

3. Degradación del aislamiento de la bobina solenoide.El camión entra en modo de emergencia con un código de la familia P0201–P0206 (mal funcionamiento del circuito del inyector del cilindro N) y un fallo de contribución de inyector en un solo cilindro. Este es el fallo eléctrico: el aislamiento entre los devanados de la bobina y el cuerpo cae por debajo de 100 kΩ, y a alta presión de rail la corriente de fuga confunde a la ECU. Prueba en bancada: medición de resistencia de aislamiento entre cada pin y el cuerpo del inyector. Reparación: sustitución completa del solenoide en un puesto de prueba, o intercambio del inyector. Algunos remanufacturados de terceros pueden montar un solenoide de especificación inferior — cuando la bobina vuelve a fallar a 30.000 km, esa es la causa.

4. Fallo de la junta tórica de leak-off y de la arandela de cobre.El camión muestra olor a diésel en el compartimento del motor, arranque difícil tras un reposo en caliente y un alojamiento del inyector mojado cuando se retira la tapa de balancines. La solución directa es sustituir las juntas tóricas y la arandela de cobre de la entrada, y probar en bancada el inyector para confirmar que sigue cumpliendo las especificaciones de caudal tras el trabajo de sellado. Muchos talleres no sustituyen la arandela de cobre en los intervalos programados, y esa es la causa raíz. La fuga procede del sello de la entrada de alta presión, no del propio inyector, y la prueba en bancada pasará si las juntas tóricas son el único problema.

5. Racor de entrada de alta presión agrietado o deformado.El XF106 gira en ralentí de forma irregular, descarta cilindros a baja velocidad y muestra un código de error de presión del rail de combustible (P0087 / P0088). Este es el fallo mecánico menos habitual: el racor de entrada donde se conecta la línea de alta presión desde el rail ha desarrollado una microgrieta por los ciclos repetidos de par. La prueba en bancada muestra una presión de rail inestable durante el ciclo de prueba. La reparación es la sustitución del racor; el cuerpo del inyector en sí suele estar correcto. El rail de alta presión DAF sobre el MX13 trabaja a 1.800–2.000 bar nominales, y un racor agrietado es un problema de seguridad además de un problema de conducción.

6. Fallo del driver en el lado de la ECU (menos habitual pero posible).Si varios inyectores fallan al mismo tiempo, o si la sustitución del inyector no borra el código, el driver de etapa final de la ECU es el sospechoso. No es un problema del inyector en absoluto, pero la prueba en bancada devuelve correctamente un resultado limpio, que es la pista diagnóstica. Los camiones DAF utilizan un módulo de control de carrocería y una ECU de motor separada; la ECU de motor es la que excita los inyectores.

7. Agua en el combustible y corrosión por biodiésel.Los camiones DAF que operan en mercados con tasas altas de mezcla de biodiésel (B20 y superiores en algunos mercados de la UE) experimentan una corrosión interna acelerada del cuerpo del inyector. El síntoma es una caída repentina del rendimiento y un caudal de retorno elevado. La prueba en bancada muestra caudal errático en todos los puntos de prueba. La reparación es el intercambio completo del inyector; la limpieza no basta una vez que la corrosión ha comenzado.

Herramientas especiales necesarias para la intervención sobre el BEBJ1D02001

Desmontar y volver a montar el Delphi EUI en un Paccar MX13 no es un trabajo diésel genérico. El inyector se asienta en lo profundo del alojamiento de la culata y el conector de alta presión es sensible a la carga lateral. El trabajo necesita:

• Llave para inyector, 14 mm hexagonal de 6 puntas profunda, cuadrado 1/2". Llave estándar de extracción para Delphi EUI. Una llave de 12 puntas redondeará el hexágono tras uno o dos servicios; gaste el extra por la de 6 puntas.

• Extractor de inyectores (tipo martillo deslizante). Una vez retirado el conector de alta presión y suelta la abrazadera de retención, el inyector puede quedar pegado en el alojamiento por carbonilla y ciclado térmico. Un extractor de martillo deslizante con capacidad para 25 kg+ de elevación es la herramienta correcta; tirar con barras daña el alojamiento.

• Kit de arandela de cobre y juntas tóricas. Sustituir siempre. Reutilizar la arandela de cobre es la causa más frecuente de una visita de retorno.

• Llave dinamométrica, cuadrado 1/2", rango 40–100 N·m. Para la abrazadera de retención del inyector y la tuerca del conector de alta presión. El manual de taller DAF indica el par exacto; la llave dinamométrica debe estar calibrada.

• Herramienta de instalación de sellos (sello de alojamiento Delphi EUI). Un cono de plástico que guía las nuevas juntas tóricas en el alojamiento sin cortarlas. Montar juntas tóricas en seco en un alojamiento de borde cortante es la segunda causa más frecuente de visita de retorno.

• Equipo de prueba en bancada — véase la siguiente sección. Sin una prueba en bancada, no hay forma de confirmar que la reconstrucción sea correcta.

La secuencia de reconstrucción del Delphi EUI — limpieza ultrasónica, rectificado de la tobera, sustitución del iEPC, prueba del solenoide, inspección del cuerpo — requiere un útil que sujete el inyector sin dañar el alojamiento del iEPC. BEACON MACHINE suministra un kit de servicio completo para Delphi EUI a los talleres que prefieren reconstruir internamente; los kits de reparación de toberas de la serie G y las herramientas de servicio específicas para iEPC cubren directamente el BEBJ1D02001.

Por qué los bancos BEACON CR1017 / CR1029 / EPS211 son la respuesta correcta para este trabajo

BEACON MACHINE ha enviado planes de prueba para Delphi EUI a talleres que dan servicio a la plataforma Paccar MX en Europa, Rusia, la CEI, Oriente Medio, Norte de África y América Latina. La base de datos del sistema Beijing incluye la familia completa de Delphi EUI (BEBJ1D, BEBJ4D, serie BEBJA) con planes de prueba completos: caudal a plena carga, caudal al ralentí, volumen de inyección piloto, volumen de leak-off, tiempo de respuesta y — exclusivo de la serie CR — la curva de respuesta de la válvula de control iEPC.

El EPS211 es el banco de entrada para un taller centrado en DAF que gestiona el BEBJ1D02001 como parte de una carga de servicio mixta Bosch / Denso / Delphi. Servomotor de 4 kW, 220V monofásico o 380V trifásico, bomba de alta presión CP3, presión máxima de 2.400 bar. Ejecuta el plan de prueba Delphi EUI desde la base de datos Beijing e incluye la prueba de la válvula de control iEPC. El tamaño compacto (unos 145 kg, huella de 90×80×80 cm) se acomoda en un rincón de un taller existente sin necesidad de espacio dedicado. La prueba de inyectores piezoeléctricos CRIN2 también está soportada, aunque el BEBJ1D02001 en sí es solenoid, no piezo.

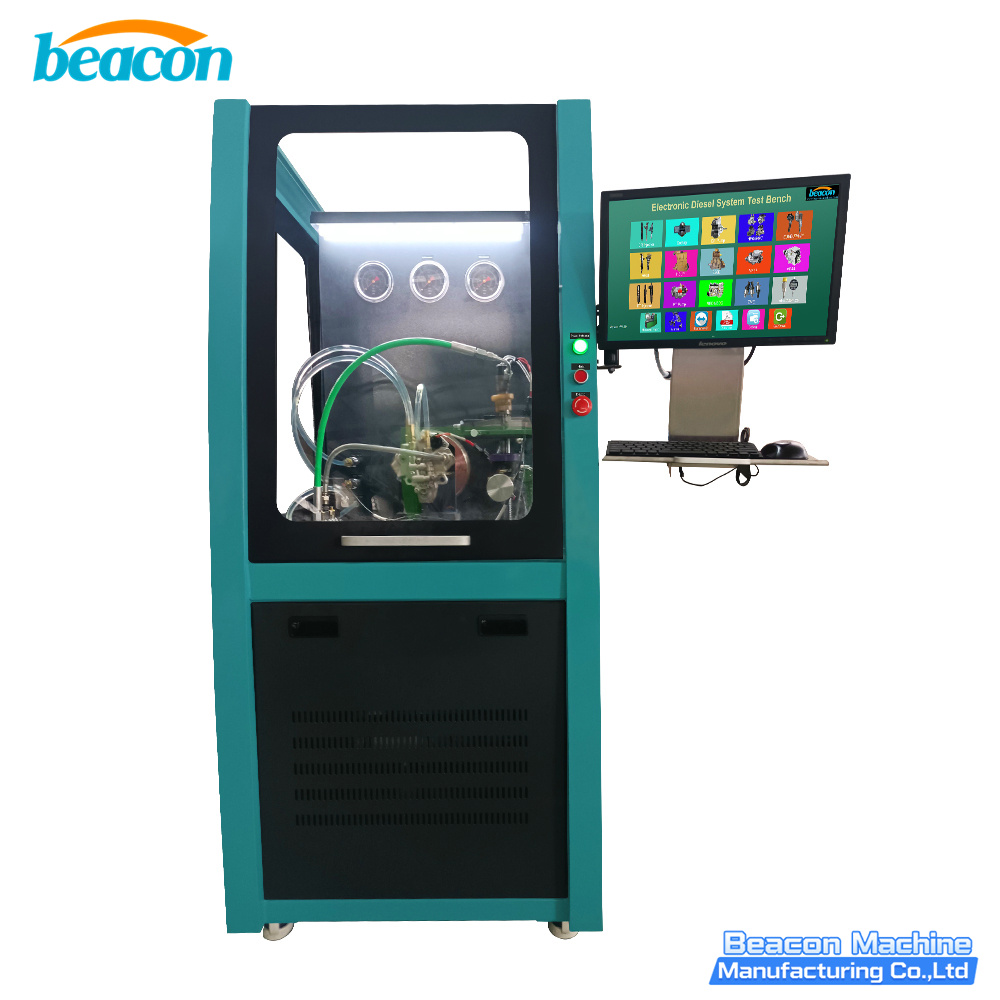

La CR1017 sube a cobertura CRI + CRP — prueba de inyectores y bombas en un mismo banco. Motor de 5,5 kW, 380V trifásico, common rail + prueba de bomba de serie, más la función de prueba de bomba de alta presión y el plan de prueba Delphi EUI precargado. La CR1017 es el banco a adquirir si el taller da servicio a un flujo mixto de camiones DAF / Volvo / Renault y desea probar tanto inyectores como bombas en una sola máquina. Construida como alternativa directa a bancos OEM equivalentes — misma cobertura de base de datos, mismos planes de prueba Delphi EUI, con el mismo soporte piezoeléctrico y solenoid.

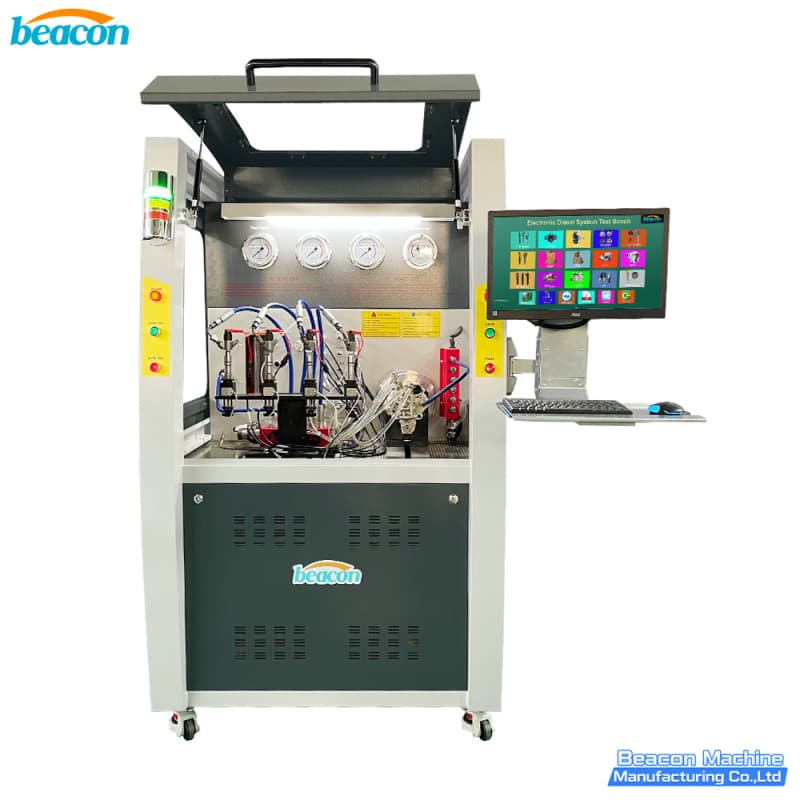

La CR1029 es la favorita del taller para trabajo serio en vehículos comerciales DAF con alto rendimiento. Cuatro sensores de caudal independientes, cuatro canales de prueba simultáneos, soporte en paralelo de Bosch / Denso / Delphi — incluido el BEBJ1D02001. Motor de 7 kW, 380V trifásico, 2.400 bar. Con cuatro inyectores en prueba a la vez, un taller que pasa 30+ inyectores al día por el banco tiene el margen de rendimiento necesario para liquidar el backlog sin saturar el sistema de refrigeración. El diseño de cuatro canales permite al taller probar un juego completo de seis inyectores de XF106 en dos cargas de banco y tener documentado el resultado del motor completo en 8 minutos justos.

Procedimiento de prueba en bancada para el BEBJ1D02001 en los bancos BEACON CR1017 / CR1029 / EPS211

El plan de prueba estándar, cargado automáticamente al seleccionar la referencia BEBJ1D02001 desde la base de datos, ejecuta la siguiente secuencia:

1. Prueba de estanqueidad (estática): 30 segundos a 1.600 bar con el solenoide sin energizar. Fuga aceptable: menos de 2 cm³/30s. Un inyector que fuga en esta fase apunta a desgaste del asiento de tobera o a fallo de la junta tórica del cuerpo.

2. Volumen de inyección piloto (VL): Medición del pequeño volumen de inyección piloto a 250 bar. La especificación del BEBJ1D02001 es 1,5–4 mm³. Un volumen piloto fuera de especificación suele indicar que la válvula de control iEPC está desgastada o contaminada.

3. Caudal a plena carga a 1.800 bar: Comparar con los datos de referencia de fábrica dentro del 5%. Esta es la prueba de caudal principal — fuera de especificación significa desgaste de tobera o agarrotamiento del solenoide.

4. Caudal al ralentí a 250 bar: Comparar con los datos de referencia de fábrica. Fuera de especificación al ralentí pero dentro en plena carga apunta a pereza de la tobera — el caso de reparación por limpieza/rectificado.

5. Tiempo de respuesta: Tiempo desde la energización del solenoide hasta la elevación completa de la aguja. Especificación: 0,3–0,6 ms. Una respuesta lenta apunta a degradación de la bobina solenoide o desgaste de la válvula iEPC.

6. Volumen de leak-off: Medición del combustible de retorno durante un ciclo de 60 segundos. Aceptable: menos de 5 cm³/min. Un leak-off mayor es el caso de fallo de juntas tóricas.

7. Resistencia de aislamiento: Medición entre cada pin y el cuerpo del inyector. Especificación: > 100 MΩ a 500V. Por debajo de 1 MΩ significa que la bobina ha fallado.

8. Respuesta de la válvula de control iEPC (específica de Delphi): Barrido de la corriente de control y medición de la caída de presión del rail. Un iEPC desgastado o contaminado se manifiesta como una curva de respuesta asimétrica o una caída de presión lenta en el flanco ascendente.

El tiempo total de prueba por inyector en la EPS211 es de unos 4 minutos. En la CR1029 con la opción de cuatro canales, cuatro inyectores a la vez significa que el taller pasa 60 inyectores por hora por el banco. Esta es la diferencia de rendimiento entre un taller que es rentable en el trabajo de servicio sobre XF106 y uno que no lo es.

Tabla de compatibilidad de inyectores DAF XF106 / Paccar MX13

Datos compilados a partir de los envíos y registros de servicio de BEACON MACHINE en los mercados europeo, norteamericano, de Oriente Medio, norteafricano y de la CEI entre 2017 y 2026.

Tensión eléctrica, logística e idioma

• Tensión eléctrica: El XF106 opera con un sistema eléctrico de 24V, pero el banco de pruebas del taller es independiente. La EPS211 soporta tanto 220V monofásico como 380V trifásico. Las CR1017 y CR1029 son 380V trifásico. Para emplazamientos con suministro de 110V o 127V (América Latina, Norteamérica), se ofrece un transformador elevador como opción. Para emplazamientos con 220V trifásico, no se requiere transformador.

• Logística: Caja de madera por máquina, dimensiones 97×87×104 cm (EPS211) o 110×110×120 cm (CR1029), peso bruto 190–410 kg. FOB Qingdao, CIF a los principales puertos (Rotterdam, Hamburgo, Marsella, El Pireo, Novorossiysk, San Petersburgo, Mersin, Jeddah, Alejandría, Mombasa, Santos, Veracruz, Buenos Aires, Houston, Long Beach). Flete marítimo de 28–40 días según ruta. Flete aéreo disponible para la EPS211 al peso volumétrico.

• Idioma: El sistema Beijing en los tres bancos soporta 9 idiomas, entre ellos inglés, español, ruso, árabe, francés, portugués, alemán, italiano y turco. La interfaz se configura antes del envío en la configuración estándar.

Historial de servicio de BEACON MACHINE para las plataformas DAF y Paccar MX

BEACON MACHINE ha suministrado equipos de prueba diésel a talleres de servicio DAF y a reconstructores independientes del Paccar MX en más de 25 países desde 2014, incluidos socios de servicio autorizados e independientes en Países Bajos, Bélgica, Alemania, Polonia, República Checa, Reino Unido, Irlanda, España, Italia, Rusia, Ucrania, Turquía, Egipto, Argelia, Sudáfrica, Nigeria, Kenia, México, Brasil, Argentina, Chile, Perú, Colombia e Indonesia. La plataforma Paccar MX13 con el EUI Delphi BEBJ1D02001 es una de las aplicaciones de servicio sobre inyectores Delphi más habituales en esta base de clientes. Casos de referencia e informes de prueba están disponibles previa solicitud a través de WhatsApp o correo electrónico.

Para una conversación sobre la configuración del EPS211, CR1017 o CR1029 con el plan de prueba Delphi BEBJ1D02001 / DAF 2005596 preinstalado, contacte con el equipo comercial de BEACON MACHINE. Configuramos el banco, realizamos la prueba de aceptación sobre una muestra de EUI Delphi y lo enviamos listo para usar. La planificación de envío CIF a su puerto más cercano se prepara habitualmente en un plazo de 24 horas.
