Guía Diagnóstico Reparación Allison 1000 Camiones Pesados

La Allison 1000 es la transmisión automática de seis velocidades para trabajo pesado que General Motors ha acoplado al motor diesel Duramax 6.6L V8 desde principios de los años 2000. Se ubica detrás del Duramax en los Chevrolet Silverado 2500HD y 3500HD, los GMC Sierra 2500HD y 3500HD, los camiones medianos Chevrolet Kodiak y GMC Topkick, y una amplia variedad de chasis vocacionales y motorhome. En un taller de camiones ocupado, esta es la unidad que llega en grúa casi todas las semanas, a menudo con el mismo puñado de quejas: cambios duros, patinado, sin reversa, olor a caliente, o simplemente modo de emergencia en carretera. Esta guía es un recorrido a nivel taller sobre cómo diagnosticar la Allison 1000, cuáles son las piezas de falla típicas, y cómo un banco de pruebas dedicado para transmisiones automáticas encaja en el flujo de reconstrucción.

Por qué la Allison 1000 se comporta como se comporta

Mecánicamente la Allison 1000 es una automática convencional con un convertidor de par con bloqueo alimentando un tren de engranajes planetarios estilo Layne, con cinco paquetes de embragues multidisco, un sprag, y un cuerpo de válvulas hidráulico controlado por un Módulo de Control de Transmisión externo. El TCM se comunica con el ECM del motor por el bus de datos serial GM, monitorea posición del acelerador, carga del motor, velocidad de turbina, velocidad de salida y temperatura de transmisión, y comanda los solenoides de cambios y el solenoide TCC del convertidor de par. Como la mayoría de las quejas de comportamiento comienzan en este lazo electrónic hidráulico, un buen diagnóstico de Allison 1000 empieza en los códigos TCM, no en el cárter.

Síntomas comunes de Allison 1000 en el taller

Cinco quejas aparecen una y otra vez en la Allison 1000 a lo largo de todas las generaciones Duramax. Vale la pena memorizarlas porque cada una apunta a una familia diferente de fallas.

• Patinamiento o retraso entre 1ra y 2da o entre 2da y 3ra — típicamente un paquete de embrague C1 o C2 desgastado, baja presión de línea principal, o un solenoide de cambio atascado en el cuerpo de válvulas.

• Temblor del convertidor de par entre 35 y 55 km/hr con carga ligera — material de fricción TCC gastado, ATF contaminado, o un solenoide de aplicación TCC con fuga que nunca presuriza del todo.

• Acoplamiento brusco o retrasado en Drive o Reversa — desgaste del servo bore, baja presión desde la válvula reguladora de presión, o fuga en el sello frontal que permite que la bomba succione aire.

• La transmisión se sobrecalienta por encima de 110 grados C con remolque o trabajo en pendientes — enfriador de aceite de transmisión fallado, líneas de enfriador restringidas, bajo flujo de enfriador, o válvula bypass del enfriador atascada.

• Modo de emergencia con códigos P0700, P0711, P0741, P0751, P0761, P0894 almacenados — el TCM ha detectado una falla hidráulica o eléctrica y está operando con un juego de engranajes reducido para proteger la transmisión.

Piezas de falla típicas en la Allison 1000

Cuando finalmente tenga el cárter fuera, las piezas que fallan con mayor frecuencia son:

• Convertidor de par con desgaste del revestimiento TCC o estrías del estator agrietadas.

• Embrague directo (C1), embrague directo (C3) y embrague de sobremarcha con discos de fricción quemados o resortes ondulados.

• Pack de solenoides de cambio — especialmente los solenoides de control de presión 1-2, 3-4 y TCC.

• Válvula reguladora de presión y válvula de refuerzo en el cuerpo de válvulas de control.

• Desgaste del servo bore y pasador de banda 2-4 en unidades tempranas.

• Válvula bypass del enfriador y enfriador de aceite de transmisión (el enfriador apilado redondo montado frente al radiador).

• Arnés de cableado en el conector interno de transmisión, expuesto a ATF caliente y que tiende a hinchar el sello del conector.

Como se muestra abajo, el taller de reconstrucción de Allison 1000 recibe la unidad, drena e inspecciona el cárter buscando material de embrague y residuos metálicos, y luego traslada la unidad al banco de pruebas para una verificación controlada de presión y cambios antes de comenzar cualquier trabajo de reconstrucción.

Cómo un taller diagnostica una Allison 1000 sin adivinar

Un diagnóstico disciplinado de Allison 1000 sigue el mismo patrón de cuatro pasos usado en la mayoría de las automáticas modernas pesadas.

Paso 1. Leer los códigos TCM y datos en vivo primero

Conecte un escáner compatible con GM, ejecute el autotest del módulo de transmisión y registre todos los códigos P más el freeze frame. Preste especial atención a P0711 (rendimiento del sensor TFT), P0717 (sin señal del sensor de velocidad de entrada), P0721 (rendimiento del sensor de velocidad de salida), P0741 (TCC atascado desactivado), P0894 (componente de transmisión patinando) y los códigos de solenoides de cambio P0751 / P0756 / P0761 / P0766. Los datos en vivo deben mostrar la presión de línea principal subiendo con el comando de presión de línea, un barrido correcto de temperatura en el sensor TFT, y una relación sensata de velocidad de turbina y salida en cada cambio manual. Un diagnóstico que ignora los datos del TCM está casi siempre equivocado en la Allison 1000.

Paso 2. Inspeccionar fluido, flujo del enfriador y cárter

Drene una muestra de ATF, huélala (quemada = baja en compuesto cocido), y frote una gota entre sus dedos para sentir material de embrague o metal. Retire la línea de retorno del enfriador en la transmisión y fuerce un flujo medido de solvente limpio o ATF a través de ella para confirmar que el enfriador y las líneas no estén bloqueados. Baje el cárter y use un imán para separar el acero de la fibra. Acero significa una parte dura; fibra significa un embrague. Ambos le dirán qué familia de daño está enfrentando antes de retirar la unidad.

La vista desde otro ángulo muestra la Allison 1000 montada en la cuna adaptadora, con la carcasa del convertidor visible y las líneas del enfriador conectadas para la prueba de presión en banco.

Paso 3. Medir presión de línea principal y aplicación de embrague

Aquí es donde se detiene la mayoría de diagnósticos a nivel taller, y donde la mayoría de reconstrucciones todavía se hacen al tacto. Al instalar un bloque de manómetros en el puerto de prueba de presión principal y en los puertos de aplicación de embrague, usted puede leer la presión de línea en cada cambio, en bloqueo y bajo stall, contra la especificación publicada por Allison. Si la presión de línea es baja en cada cambio, sospeche de la bomba, la válvula reguladora de presión, o el bypass del enfriador fugando hacia el circuito del enfriador. Si la presión de línea es correcta pero la presión de un embrague específico es baja, sospeche un sello fugando, un tambor de embrague desgastado o un circuito de aplicación de embrague con fuga en el cuerpo de válvulas.

Paso 4. Confirmar la unidad reconstruida en un banco de pruebas de transmisión automática

Antes de que la Allison 1000 reconstruida vuelva al camión, un banco de pruebas de transmisión automática a nivel taller le permite girar la unidad, operar cada cambio, monitorear presión de aceite, flujo de aceite, temperatura de aceite y presión de lubricación, y confirmar que cada solenoide de cambio y cada válvula de control hidráulica se comporta correctamente bajo carga simulada. Este paso es la diferencia entre un retroceso y una entrega limpia. Una corrida en banco también detecta un enfriador con aire atrapado, un paquete de embrague mal ensamblado, o un convertidor de par invertido que de otro modo solo aparecería en la primera prueba en carretera.

Lo que un banco de pruebas de transmisión revela que una prueba en carretera no puede

• Presiones de línea principal y de cambio estables y reales en varios rangos simulados de rpm del motor, no solo una presión de stall.

• Vista en tiempo real de presión de lubricación versus temperatura de transmisión, que un chasis de camión nunca puede mostrar.

• Control independiente de la alimentación del TCM para que cada solenoide de cambio pueda ser comandado on y off.

• Confirma el bloqueo del convertidor de par bajo deslizamiento controlado, incluido el bloqueo parcial en unidades de modelos recientes.

• Permite que el circuito del enfriador sea lavado y probado a presión antes de que la unidad vuelva a instalarse.

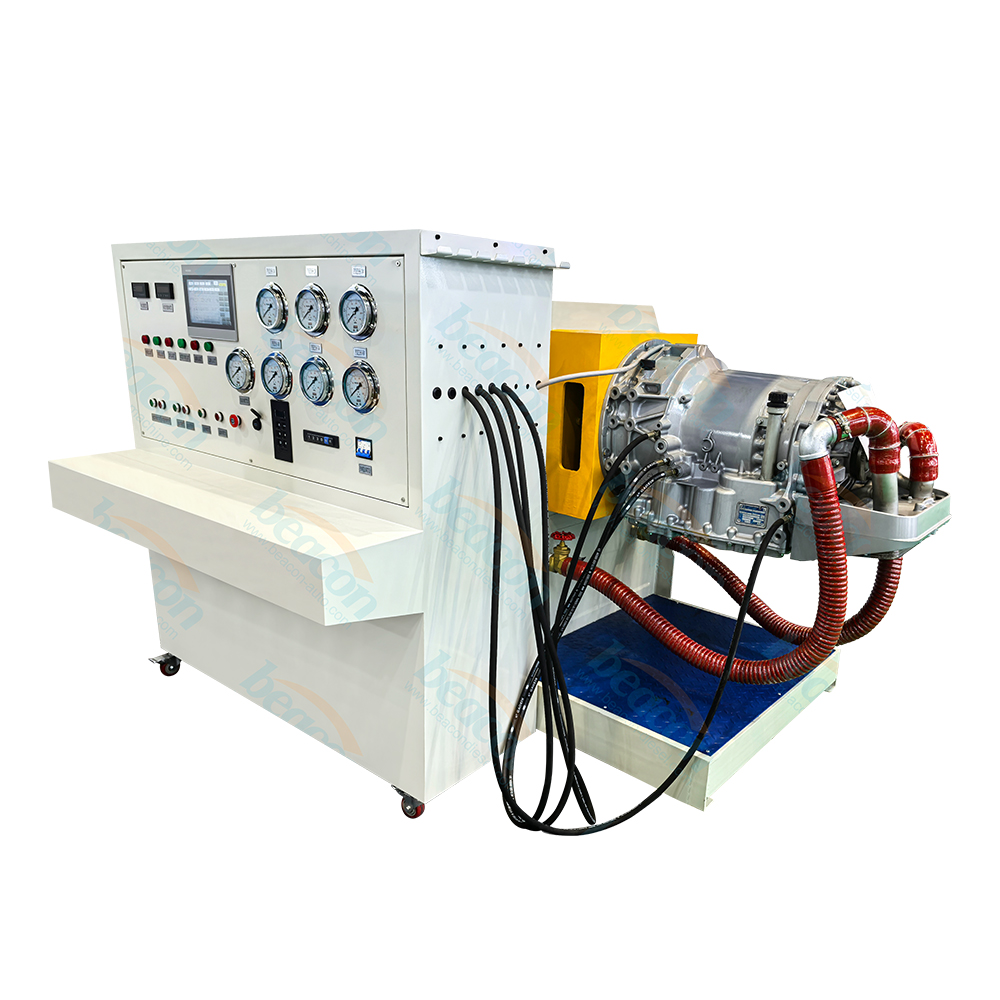

Cómo encaja el banco de pruebas BCZB-4 de transmisión automática

El BCZB-4 está construido para talleres que dan servicio a toda la familia Allison junto con otras automáticas pesadas populares. Es un banco trifásico AC 380V / 415V impulsado por un motor principal de 110 kW con un inversor de 110 kW, proporcionando un rango de velocidad de trabajo de 0 a 2600 rpm. Se incluyen dos interfaces adaptadoras de transmisión (No.1 y No.2) para que una unidad Allison 1000 pueda montarse junto con una unidad Allison 3000 o 4000 más pesada en el mismo banco sin retooling.

El banco está equipado con seis canales de detección hidráulica, seis manómetros de alta presión, seis mangueras de alta presión y conectores rápidos, más un manómetro general adicional. Los indicadores muestran presión de aceite, velocidad, temperatura y flujo al mismo tiempo. Una fuente de alimentación de banco de 24V alimenta el TCM de la transmisión para que el módulo de control de la Allison 1000 pueda operar y comandar cambios en el banco, exactamente como lo hace en el camión.

En conjunto, el BCZB-4 permite al taller operar cada generación Allison de la misma manera: confirmar el flujo del enfriador, llenar con el ATF correcto, comandar cada cambio a través del TCM, monitorear presión de línea principal y presión de cambio en cada cambio, verificar el bloqueo del convertidor de par, y finalmente llevar la unidad a temperatura de trabajo bajo carga simulada. También puede probar transmisiones manuales deteniendo y cambiando en el banco.

Para un taller que reconstruye más de unas pocas unidades Allison 1000 al mes, el BCZB-4 se paga rápidamente en menos retrocesos y una entrega más limpia al cliente de flota.

Consejos de campo de reconstrucciones reales de Allison 1000

• Siempre reemplace el kit de sello del conector del arnés interno en unidades tempranas. El sello hinchado es una de las causas más comunes de códigos TCM intermitentes después de una reconstrucción.

• Siempre enjuague el enfriador de aceite de transmisión y las líneas del enfriador en ambas direcciones. Dejar fluido viejo en el enfriador es un retroceso garantizado en una unidad recién reconstruida.

• Use el ATF aprobado por Allison correcto para la generación en la que está trabajando. Mezclar Dexron VI con fluido de especificación más antigua o con ATF universal no aprobado causará patinado de cambios y temblor del TCC.

• Siempre pruebe en banco la unidad reconstruida antes de instalarla. Una corrida de 30 minutos en banco detecta lo que una hora de prueba en carretera pasaría por alto.

• Escanee y registre los datos en vivo del TCM antes de drenar el cárter. Después de la corrida en banco, compare los datos en vivo de la unidad reconstruida con los datos de falla originales. Una coincidencia limpia en todos los cambios y estados de bloqueo es su aprobación final.

Preguntas frecuentes

¿Qué fluido usa una Allison 1000?
Allison especifica fluido de transmisión aprobado por Allison. Muchas unidades Allison 1000 usan Dexron VI o un fluido Allison TES 295 dependiendo del año de fabricación y la aplicación. Siempre verifique la placa de datos y la hoja de especificación GM del vehículo específico antes de llenar.

¿Qué vehículos usan la Allison 1000?
La Allison 1000 se combina con el Duramax 6.6L V8 diesel en los Chevrolet Silverado 2500HD, Silverado 3500HD, GMC Sierra 2500HD, Sierra 3500HD, y varias plataformas de servicio mediano incluyendo el Chevrolet Kodiak, GMC Topkick, y varios chasis motorhome y vocacionales.

¿Se puede reconstruir la Allison 1000 a nivel taller?
Sí. Con una soldadora de convertidor de par, un kit de herramientas para cuerpo de válvulas, un limpiador ultrasónico de partes, y una corrida en banco al final, un taller experimentado de transmisiones pesadas puede reconstruir unidades Allison 1000 internamente. La corrida en banco al final de la reconstrucción es el factor individual más importante para una entrega limpia y libre de retrocesos.

Conclusión

La Allison 1000 es una transmisión fuerte que recompensa un diagnóstico estructurado y una corrida en banco limpia. Comience con los códigos TCM y datos en vivo, confirme el fluido y condición del enfriador, mida las presiones de línea y embrague contra la especificación, y termine la reconstrucción en un banco de pruebas de transmisión automática apropiado para que la unidad sea aprobada antes de volver al camión. Para un taller que ya da servicio a unidades Allison 1000, 2000 y 3000, el banco de pruebas BCZB-4 de transmisión automática ofrece un solo banco que cubre toda la familia Allison pesada además de otras transmisiones automáticas pesadas populares usadas en el mismo taller.

Descargo de responsabilidad: Este artículo está escrito para referencia general de taller. Las especificaciones específicas de Allison 1000, valores de calibración del TCM y procedimientos de servicio deben confirmarse siempre contra la documentación de servicio actual de Allison y el manual de servicio GM Duramax para el año de fabricación de la unidad que se está reparando.
