Guía Reparación Allison 2000 Transmisión Camión Mediano Duramax

Allison 2000 Series Transmission – Professional Maintenance, Inspection & Repair Guide

0. Cobertura de Aplicación — Modelos de Transmisión Allison 2000

La transmisión Allison 2000 se monta en una amplia gama de camiones medianos, autobuses escolares, vehículos recreativos y chasis especiales. A continuación se muestran las plataformas OEM y combinaciones de motor más comunes compatibles con Allison 2000:

Camiones de Mediano

• Chevrolet Kodiak C4500 / C5500 / C6500
• GMC Topkick C4500 / C5500 / C6500
• Ford F-450 / F-550 / F-650 Super Duty
• International / Navistar Durastar 4000 / 4300 / 4400
• Freightliner M2 106 (entrega y servicios de medio tonelaje)

Autobuses Escolares

• Bluebird All American / Vision
• IC Bus CE / HC
• Thomas Built Buses Saf-T-Liner C2

Vehículos Recreativos (RV / Autocaravanas)

• Chasis Workhorse W62 / W24
• Chasis Spartan Motors
• Chasis diésel Fleetwood / Winnebago P32 / P36

Combinaciones de Motor Comunes

• Duramax 6.6L V8 turbo-diésel (Chevrolet Kodiak / GMC Topkick)
• Ford Power Stroke 6.0L / 6.4L / 6.7L (Ford F-450 / F-550 / F-650)
• Cummins ISB 5.9L / 6.7L (Freightliner, autobuses Bluebird)
• Navistar MaxxForce 7 / DT466 / DT570 (International / Navistar)
• GM Vortec 8.1L V8 (modelos a gasolina Chevrolet Kodiak / GMC Topkick)
• Caterpillar 3126 / C7 (aplicaciones vocacionales de medio tonelaje)

1. Core Preventive Maintenance for Allison 2000

1.1 Transmission Fluid & Filter

Allison specifies TES 668 full synthetic fluid (backward compatible with older TES 295). Do NOT mix with non-approved ATF.

General duty cycle Fluid change: up to 300,000 miles / 48 months Spin-on main filter: 50,000 miles / 2,000 hours / 24 months

Severe duty cycle (stop-start, heavy load, high ambient temperature, frequent hill climbing) Fluid change: 150,000 miles or 36 months Filter: 50,000 miles / 2,000 hours

For severe operation, oil analysis is strongly recommended as the primary way to judge fluid replacement, instead of blindly following mileage timers. Test for viscosity, oxidation, water/glycol contamination and metal wear particles.

Fluid level check procedure: Run transmission at operating temperature, shift through all ranges, then use the shift selector diagnostic menu to read oil level. Never check cold. Low fluid is the #1 trigger for limp mode, slipping, harsh shifts and solenoid fault codes. Common leak points: output shaft seal, cooler line fittings, pan gasket, sensor O-rings.

1.2 Routine periodic service items

Inspect cooling circuit: transmission oil cooler, cooler lines, fittings for blockage, leakage and corrosion. Contaminated cooler is a major root cause for repeat clutch failure after overhaul.

Vent check: clean transmission breather; blocked breather creates internal pressure and oil leakage.

Wiring & connector inspection: TCM 80-pin connector, turbine speed sensor (TSS), output speed sensor (OSS), temperature sensor (TFT) and pressure solenoid connectors. Watch for pin corrosion, oil wicking, bent pins or water ingress.

Battery & ground circuit: unstable supply voltage or poor chassis ground causes intermittent TCM communication errors and false DTCs.

Pan magnet inspection during fluid service: examine debris size, quantity and morphology. Fine powder is normal wear; large metal chips or clutch material indicate serious internal damage and requires teardown inspection.

2. Professional Inspection & Diagnostic Workflow

Allison 2000 is fully electronically controlled, so inspection must combine scan tool data + physical inspection + road test.

Required diagnostic tools

Allison DOC® software with RP1210 VCI interface (official factory tool, read DTC, freeze frame, adaptive shift data, TCM programming)

Multimeter DVOM, breakout box J-39700 for circuit testing

Oil sample analysis kit

Pressure gauge set for hydraulic pressure testing

Step-by-step inspection process

Scan DTC first: Read active and history codes + freeze frame data. Do NOT clear codes before recording freeze frame; freeze frame records operating condition when fault triggered.

Common codes on Allison 2000:

P0717: Turbine speed sensor no signal

P0732: Incorrect 2nd gear ratio (gear ratio error, often clutch pack wear)

P0750/P0755: Shift solenoid A/B fault

P0776: Pressure control solenoid performance

U-codes: CAN communication fault between TCM and engine ECM

Fluid condition assessment: Check color, smell, particle contamination. Burnt smell + dark brown/black fluid = clutch material degradation.

Electrical circuit test: Measure sensor resistance, harness continuity, short to ground or battery positive. Avoid piercing wire insulation; use breakout box for signal testing.

Hydraulic pressure test: Check main pressure and solenoid regulated pressure under load, compare against service manual specs.

Road test: Run full gear upshift/downshift, TCC lock/unlock, check slipping, delayed engagement, harsh shift, shudder. After road test, rescan TCM for new stored codes.

Final evaluation: differentiate between electrical fault, hydraulic valve body issue, or mechanical wear (clutch pack, planetary set, bearing).

3. Common Faults & Professional Repair Guidelines

Limp mode / stuck in 3rd gear Triggered by TCM protection strategy. Causes: low fluid, speed sensor failure, bad wiring, solenoid failure, internal clutch slip. Resetting TCM alone will not fix mechanical damage; root cause must be repaired first.

Harsh shift, delayed engagement, slipping under load Top causes: fluid degradation, low pressure, contaminated valve body, worn C3/C4 clutch packs. If metal debris found in pan, full teardown is required.

Intermittent faults, random DTCs Most often corroded connectors, poor ground, vibration-induced loose terminals, water intrusion. Intermittent electrical issues are the hardest to replicate; harness wiggle test with live data monitoring is recommended.

Overheating Inspect cooler blockage, low fluid, slipping TCC, overloaded duty cycle. Repeated overheating rapidly destroys clutch friction material and seals.

Repair warning: After overhaul or valve body replacement, perform TCM adaptive reset and road test to re-learn shift adaptation. If cooler is contaminated with metal particles, the cooler must be flushed or replaced, otherwise new transmission will fail quickly.

4.1 Por Qué el Diagnóstico de Reconstrucción Profesional Debe Hacerse en un Banco de Pruebas

Después del desmontaje y la revisión general, la Allison 2000 NO debe reinstalarse en el vehículo basándose solo en la sensación del banco. Un banco de pruebas dedicado para transmisiones automáticas verifica la presión correcta de la línea principal, la presión de aplicación del embrague, la presión de carga del convertidor de par, el flujo de lubricación y el engrane accionado por TCM bajo carga simulada. La prueba en banco detecta circuitos de enfriador con aire, paquetes de embrague mal apilados, convertidores de par invertidos o cuerpos de válvulas con fugas antes de que la unidad vuelva a la carretera. Este paso es el factor individual más importante para prevenir devoluciones y reclamos de garantía del cliente en reconstrucciones Allison 2000, 4000 y otras Allison de trabajo pesado.

4. Critical Mistakes Technicians Should Avoid

❌ Using non-TES668 / TES295 transmission fluid ❌ Clearing fault codes before freeze frame data is saved ❌ Piercing wiring insulation to test signals (damages wire harness, creates intermittent shorts) ❌ Ignoring pan magnet debris analysis, only changing oil and filter ❌ Skipping cooler flushing after internal mechanical failure ❌ Treating limp mode as “reset only” without mechanical inspection

5. Herramienta Recomendada — Banco de Pruebas de Transmisión Automática BCZB-4 de BEACON

Para talleres que reconstruyen Allison 2000, Allison 1000, Allison 4000 y otras transmisiones automáticas de trabajo pesado, el BCZB-4 de BEACON Machine es un banco de pruebas de transmisión automática de 110 kW construido para este fin. Proporciona unidad de motor simulada, fuente de alimentación TCM (24 V), puntos completos de prueba de presión hidráulica en la caja de transmisión, y un motor controlado por inversor de 110 kW que permite al técnico operar cada engranaje, bloquear el convertidor de par y verificar la presión en condición de paro bajo condiciones de taller.

Especificaciones Clave:

• Potencia del motor principal: 110 kW (380 V / 50 Hz / 3 fases)
• Rango de velocidad del husillo: 0 – 2600 rpm
• Cobertura de transmisión: Allison 1000 / 2000 / 4000, ZF, Mercedes, Aisin, Ford, GM
• Canales de prueba hidráulica: 6 manómetros de alta presión + conectores rápidos
• Alimentación para TCM: 24 V integrada
• Modos de trabajo: Manual / Automático con pantalla de presión/temperatura

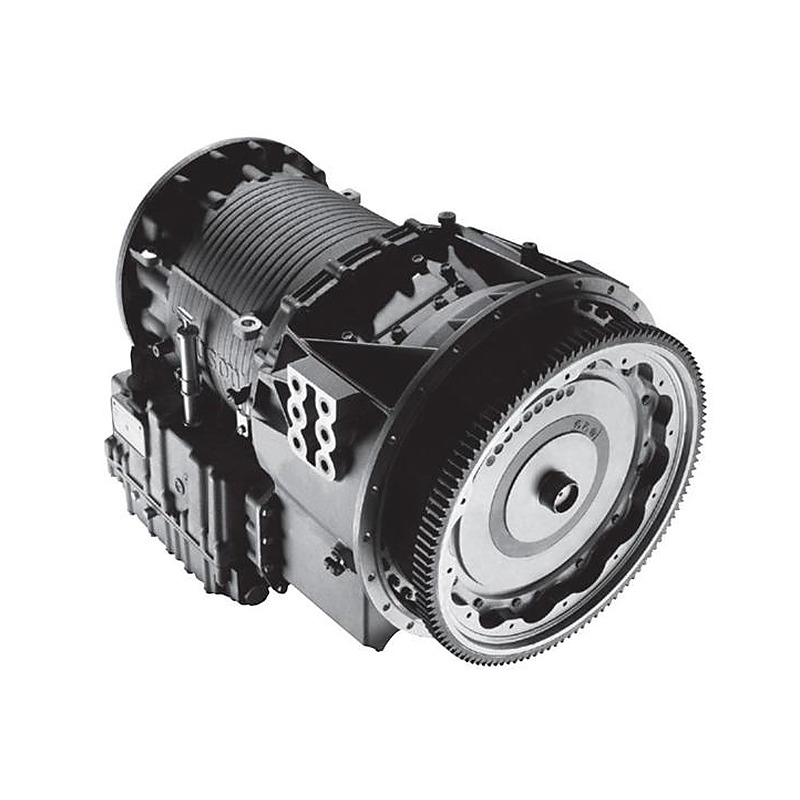

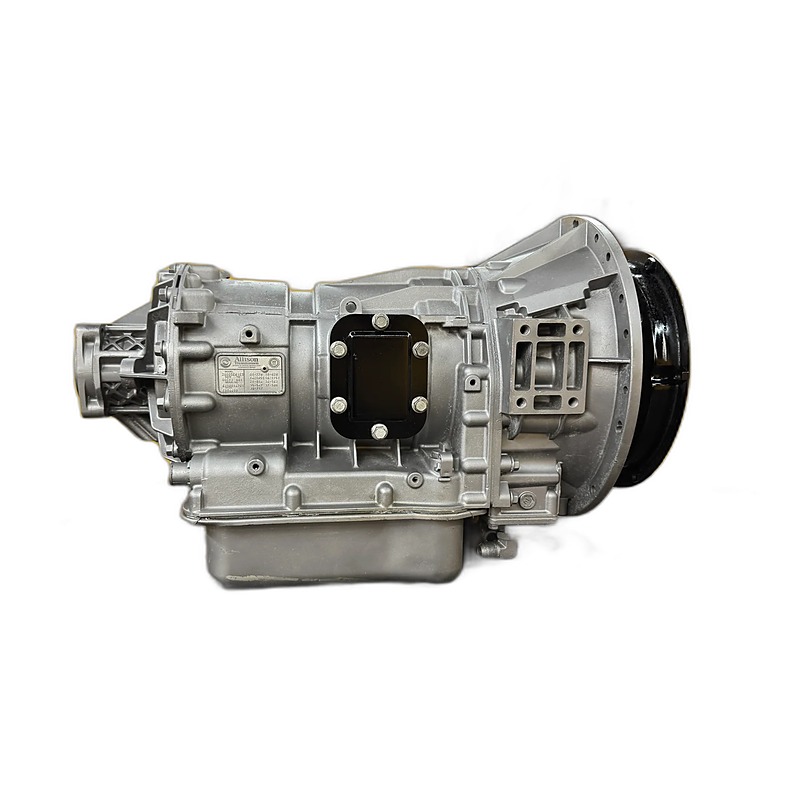

▲ Transmisión Allison 2000 - lista para prueba de banco: https://es.taianbeaconmachine.com/Product/bczb-4-test-bench-transmission-automatic-110kw-probador-cajas-cambios-professional-automatic-transmission.html

▲ BCZB-4 hydraulic test channels + TCM power supply — see full specs: https://es.taianbeaconmachine.com/Product/bczb-4-test-bench-transmission-automatic-110kw-probador-cajas-cambios-professional-automatic-transmission.html

▲ BCZB-4 control panel with on-screen pressure / temperature / RPM — see full specs: https://es.taianbeaconmachine.com/Product/bczb-4-test-bench-transmission-automatic-110kw-probador-cajas-cambios-professional-automatic-transmission.html

El BCZB-4 soporta Allison 1000, Allison 2000 y Allison 4000 en el mismo banco — por lo que un taller que reconstruye esta familia de transmisiones solo necesita una unidad para cubrir toda la línea Allison de trabajo pesado. Contacte a BEACON Machine para una cotización formal (EXW Jinan / FOB Shanghai / CIF disponible) y para confirmar la disponibilidad de adaptadores para su modelo Allison específico.

La Allison 2000 es una transmisión duradera, pero no está libre de mantenimiento. La mayoría de las fallas en camiones medianos (Chevrolet Kodiak, GMC Topkick, Ford F-450/F-550), autobuses escolares (Bluebird, IC Bus, Thomas Built) y vehículos recreativos (Workhorse, Fleetwood) se pueden prevenir mediante análisis disciplinado de aceite, servicio programado de filtros, inspección regular de conectores eléctricos y un procedimiento de diagnóstico sistemático. Cuando ocurren fallas, siga el flujo de DTC + datos en vivo + inspección física + prueba en banco antes de reinstalar la unidad en el vehículo. Para los talleres que reconstruyen la familia Allison 2000, el banco de pruebas de transmisión automática BCZB-4 de BEACON Machine proporciona el paso de confirmación de carga controlada que separa una entrega limpia de una devolución por garantía.
