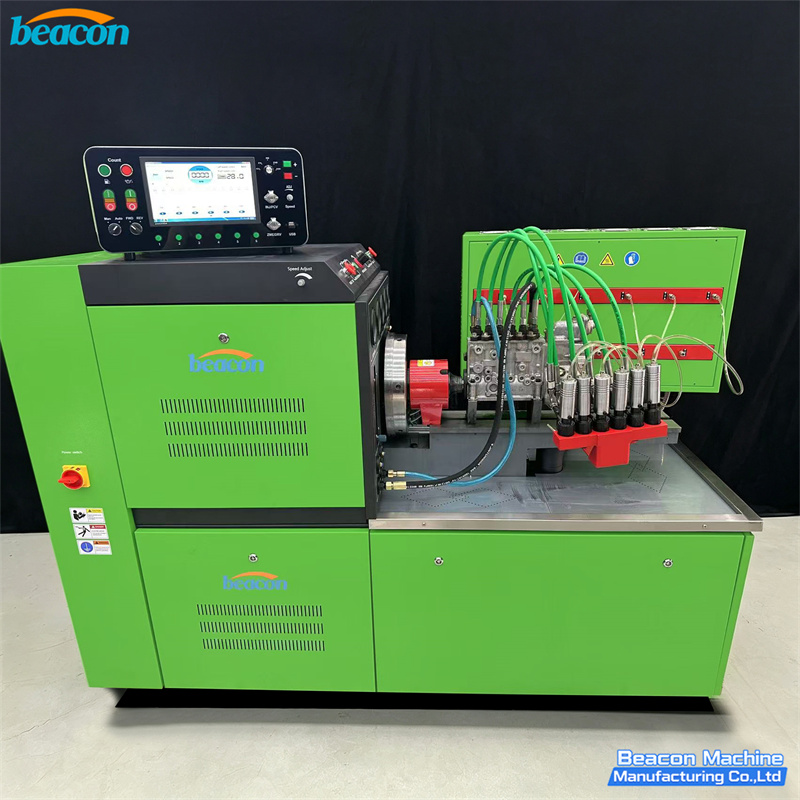

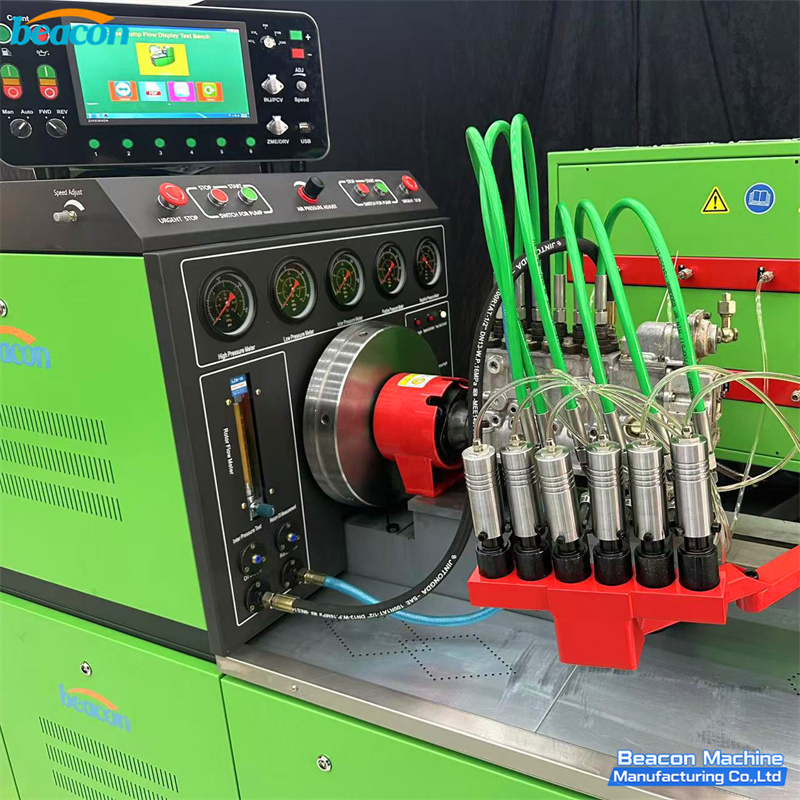

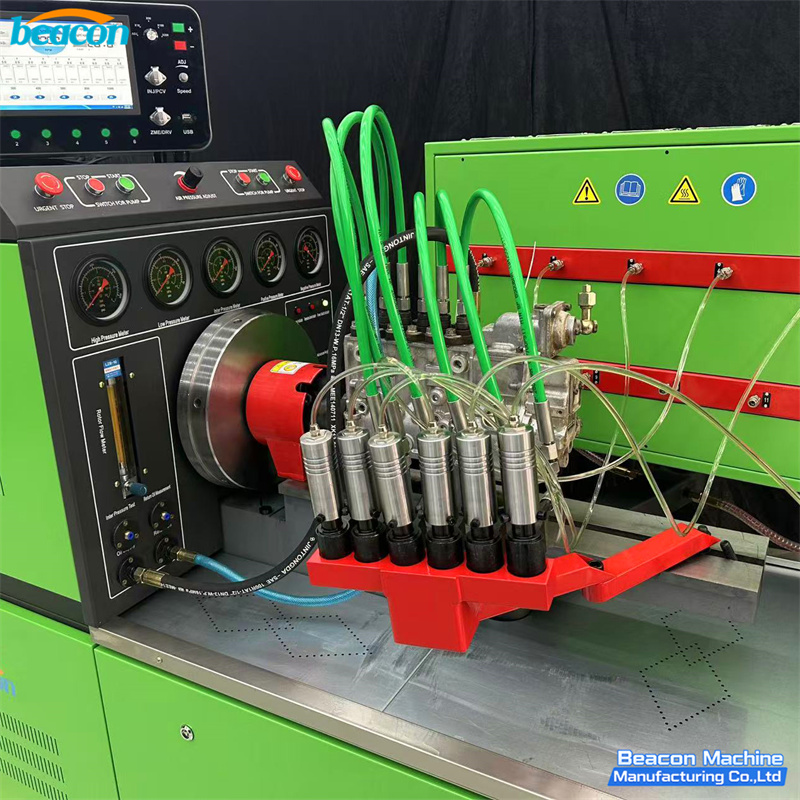

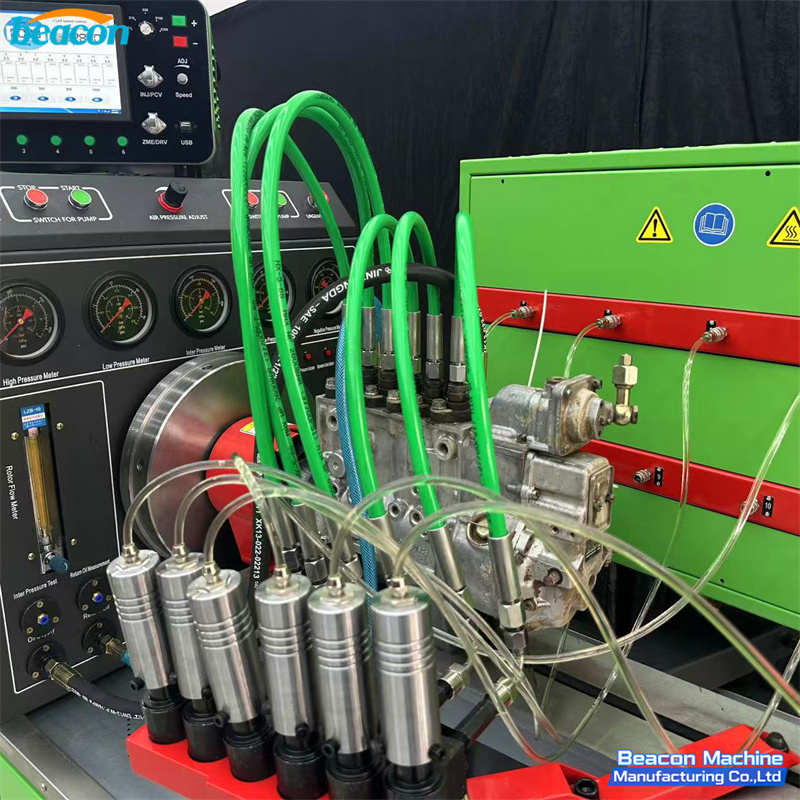

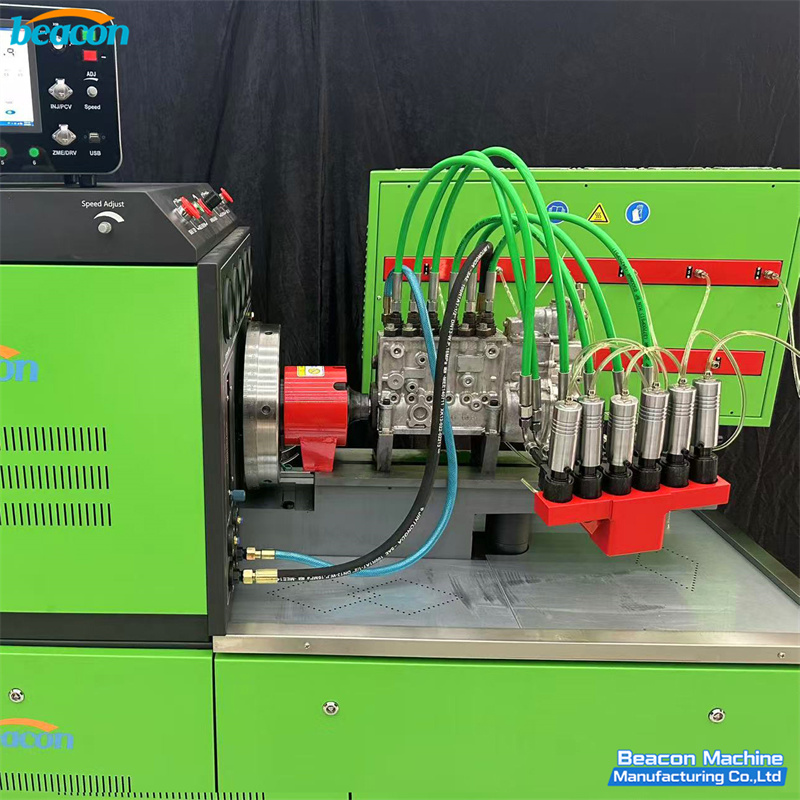

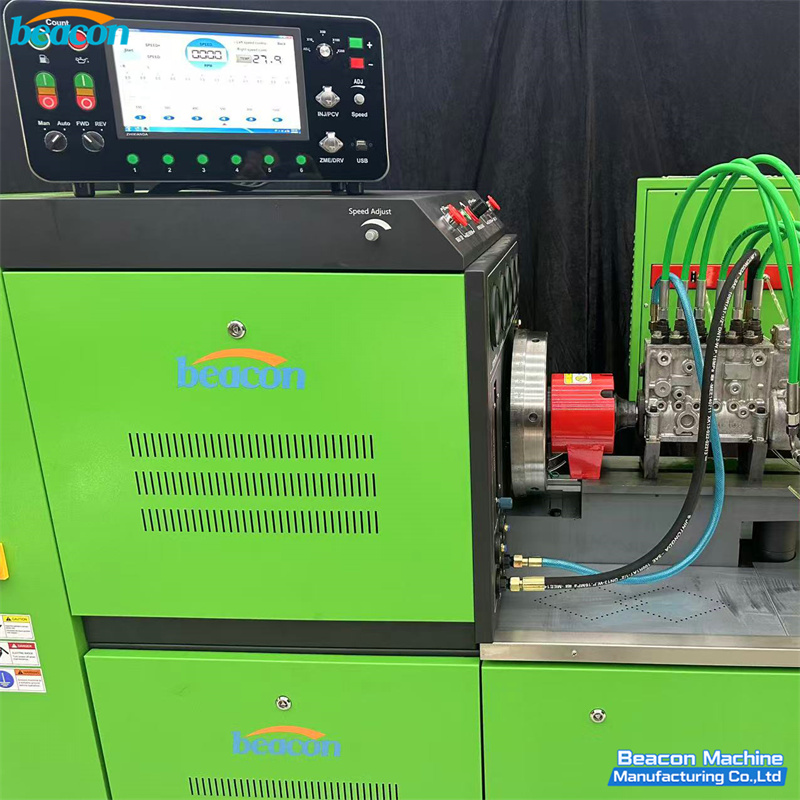

ES816 Banco Pruebas Bombas Inyeccion Diesel Inline y Distribuidor

Descripcion del Producto

El ES816 es un banco de pruebas para bombas de inyeccion diesel con variador de frecuencia de 12 cilindros, disenado para talleres que dan servicio a bombas inline (tipos I, II, III, A, B, P, Z) y bombas distribuidoras VE / VP37 / VP44, asi como bombas inline electronicas RED4. Construido sobre la plataforma probada de las series BC3000 y EPS816 con un variador de alto rendimiento y bajo ruido y tecnicas avanzadas Bosch, el ES816 ofrece amplio rango de ajuste de velocidad, velocidad estable, alto par de salida y facil operacion.

Caracteristica Nueva: Sensor de Caudal Integrado para Medicion Precisa

El ES816 incorpora un sensor de caudal integrado que cuantifica digitalmente el volumen de inyeccion del inyector y la bomba durante la prueba, proporcionando lecturas mas precisas que los bancos de bombas mecanicas estandar que solo utilizan probetas graduadas. El sensor de caudal entrega datos digitales de caudal en tiempo real para cada cilindro, complementando la medicion visual del volumen de pulverizacion de la probeta graduada para una evaluacion cuantitativa y cualitativa completa. Este enfoque dual brinda a los talleres la precision necesaria para el servicio moderno de bombas inline y distribuidoras.

Funciones Principales

• Medicion de la entrega de cada cilindro a cualquier velocidad
• Punto de prueba y angulo de intervalo del suministro de aceite de la bomba de inyeccion
• Verificacion y ajuste del regulador mecanico
• Verificacion y ajuste de la bomba distribuidora
• Experimento y ajuste del comportamiento del dispositivo de sobrealimentacion y compensacion
• Medicion del retorno de aceite de la bomba distribuidora
• Prueba de la valvula electromagnetica de la bomba distribuidora (12V / 24V)
• Medicion de la presion interna de la bomba distribuidora
• Verificacion del angulo de avance del dispositivo de avance (bajo pedido)
• Verificacion del sellado del cuerpo de la bomba de inyeccion
• Tubo de instalacion de suministro de aceite autoaspirante permite verificar la bomba de suministro (incluida la bomba VE)
• Verificacion del recorrido de la carrera (bajo pedido)

Tipos de Bombas Probadas

• Bombas inline: tipos I, II, III, A, B, P, Z (serie Bosch PE incluyendo PE4P 4 cilindros y PE6P 6 cilindros)
• Bombas distribuidoras VE: VW 1.9L / 2.5L, Mercedes OM601/OM602/OM603/OM606, Isuzu 4BD1/4BG1/4BE1/4HE1/4JB1/4JG1/4JG2/4JK1/4JJ1/4KH1, 6BD1/6BG1/6HE1/6HH1/6HK1, Toyota 15B/1HD/1HZ, Nissan TD42, Mitsubishi 4D31/4D32/4D33/4D34/4D35/4M40/4M50
• Bombas distribuidoras electronicas: VP37 (VW/Audi 1.9/2.5 TDI), VP44 (VW T4/Audi 2.5 TDI), V3V4V5, EDC
• Bombas inline electronicas: RED4 (Mercedes OM366A/OM447A/OM501LA/OM502LA, Scania DC9/DC11/DC13, Deutz F6L912/BF6L913/F8L413, MWM 6.10TCA)
• Bombas inline nacionales (Bosch PE): Yuchai YC4108/YC6105/YC6108/YC4D/YC4E/YC4F/YC4G/YC6G/YC6J/YC6K/YC6L/YC6M, Weichai WD615/WD618/WP6/WP7/WP10/WP12/WP13, Dongfeng Cummins 4BT/6BT/6CT, FAW CA6DF/CA6DL/CA6DE/CA4DF, Komatsu S6D95/S6D105/S6D125/SA6D140

Caracteristicas Principales

• Variador de frecuencia: Amplio rango de ajuste de velocidad de 0 a 4000 r/min con 10 velocidades preestablecidas y conmutacion digital directa
• Alta precision de medicion: Indicadores digitales de velocidad, conteo, temperatura, presion/vacio y angulo de avance
• Baja caida de velocidad y alto par de salida: Mantiene velocidad estable bajo carga variable
• Proteccion contra sobrevoltaje, sobrecarga y cortocircuito: Estandar de seguridad industrial
• Diez clases de velocidades preestablecidas: Recall rapido de perfiles de velocidad comunes
• Control de temperatura constante: Temperatura de aceite estabilizada para medicion repetible
• Ultra bajo ruido: Adecuado para entorno de taller interior
• Operacion en cualquier lado: Ambos lados del banco aceptan conexion del panel de control
• 6 opciones de potencia de motor: 5.5KW / 7.5KW / 11KW / 15KW / 18.5KW / 22KW para camiones ligeros de 4 cilindros a camiones pesados de 12 cilindros

Instrumento de Control Multifuncion YH-770

El controlador YH-770 utiliza tecnologia avanzada de control por microcontrolador con funcion adaptativa que se adapta a diferentes posiciones de engranaje de diferentes bancos de bombas. La tecnologia anti-interferencia mantiene el controlador funcionando de manera estable y confiable, compatible con cualquier marca de variador. El panel de control acepta almacenamiento de configuracion de velocidad para diez posiciones preestablecidas, conmutacion digital directa entre posiciones de engranaje y botones de ajuste fino para cada engranaje durante la operacion.

Entorno de Operacion

• Cable de alimentacion: 380V trifasico 5 hilos con puesta a tierra confiable
• Se requiere enchufe dedicado independiente
• Use regulador de voltaje si el voltaje de suministro es inestable
• Verifique periodicamente el estado del cable de alimentacion y limpieza del enchufe
• Detengase inmediatamente si el controlador muestra sonido, olor anormal o calor excesivo

Precauciones de Seguridad

• El operador debe seguir las reglas de seguridad de la industria de reparacion de bombas de aceite y mantenimiento de sistemas electronicos diesel
• No salpique liquidos corrosivos en la pantalla LCD, interior del banco o conexiones electricas
• No toque los instrumentos electronicos de precision dentro del banco
• Apriete los tornillos al usar el arnes de cableado y enchufe para evitar fallas de conexion
• Nunca encienda el interruptor principal sin combustible en el tanque (proteccion contra quemado en seco)
• La presion del banco alcanza 2000 bar al probar inyectores common rail - la puerta de seguridad debe estar cerrada

ES816 vs Otros Bancos de Bombas Mecanicas BEACON

El ES816 complementa las series 12PSB, BC3000, BCS619, BC4000 y MINI12PSB como el modelo equipado con sensor de caudal. Mientras los otros modelos usan solo probetas graduadas para la medicion del spray, el ES816 agrega un sensor de caudal digital para datos precisos del volumen de inyeccion del inyector y la bomba. Para talleres que necesitan tanto la precision del sensor de caudal como la capacidad de 12 cilindros para camiones pesados, el ES816 es la eleccion correcta. Para pruebas common rail y HEUI ademas de bombas mecanicas, considere la serie CR919A con opcion de actualizacion de bomba mecanica.

• Banco de pruebas de bombas de inyeccion diesel de 12 cilindros con variador de frecuencia
• Sensor de caudal integrado para medicion precisa del inyector y la bomba
• Prueba bombas inline (I, II, III, A, B, P, Z) y serie Bosch PE4P/PE6P
• Prueba bombas distribuidoras VE / VP37 / VP44 mas RED4 inline electronico
• Cubre bombas VW Mercedes Isuzu Toyota Nissan Mitsubishi Mazda Hino Fuso Caterpillar
• Soporte para bombas inline nacionales Yuchai Weichai Dongfeng Cummins FAW Komatsu
• 6 opciones de potencia de motor de 5.5KW a 22KW cubriendo bombas de 4 a 12 cilindros
• Controlador multifuncion YH-770 con 10 velocidades preestablecidas y pantalla digital
• Rango de velocidad 0 a 4000 r/min, conteo de inyecciones 50 a 4000 veces
• Control de temperatura constante 0 a 99.9 C con precision 0.5 C
• Prueba de angulo de avance opcional, prueba valvula electromagnetica 12V y 24V
• Alimentacion trifasica 5 hilos 380V con proteccion de sobrecarga y cortocircuito
• Garantia de un ano mas soporte tecnico de por vida, empaque en caja de madera
