LCR06 Medidor LCR Inyector Inductancia Cap Resistencia

LCR06 es un medidor LCR portátil digital diseñado por Beacon Machine para pruebas eléctricas de inyectores diésel. Mide inductancia L, capacidad C, resistencia R y resistencia DC DCR en inyectores common rail, EUI, EUP, HEUI y piezoeléctricos en un único instrumento compacto.

El medidor selecciona automáticamente el modo equivalente serie o paralelo basado en el umbral de impedancia, soporta cinco frecuencias de prueba desde 100Hz hasta 100kHz, y proporciona precisión básica de 0.5 por ciento para L y C más 0.3 por ciento para resistencia. Los rangos cubren 20mH a 2000H inductancia, 200pF a 20mF capacidad y 20Ω a 200MΩ resistencia, cubriendo todo el espectro de impedancia de bobinas solenoides, elementos piezoeléctricos y redes resistivas para inyectores Bosch, Denso, Delphi, Cummins XPI y circuitos de actuador Caterpillar C9 C12 más Perkins.

LCR06 es portátil de campo con cuatro opciones de alimentación incluyendo batería litio 3.7V, batería alcalina 9V, USB 5V y DC 9 a 12V. El cuerpo compacto 114 por 42 por 223mm, calibración abierta/corta, modo relativo y modos de cribado con límites desde +0.25 hasta +20 por ciento lo hacen adecuado tanto para reparación en banco como para pruebas por lotes en línea de producción.

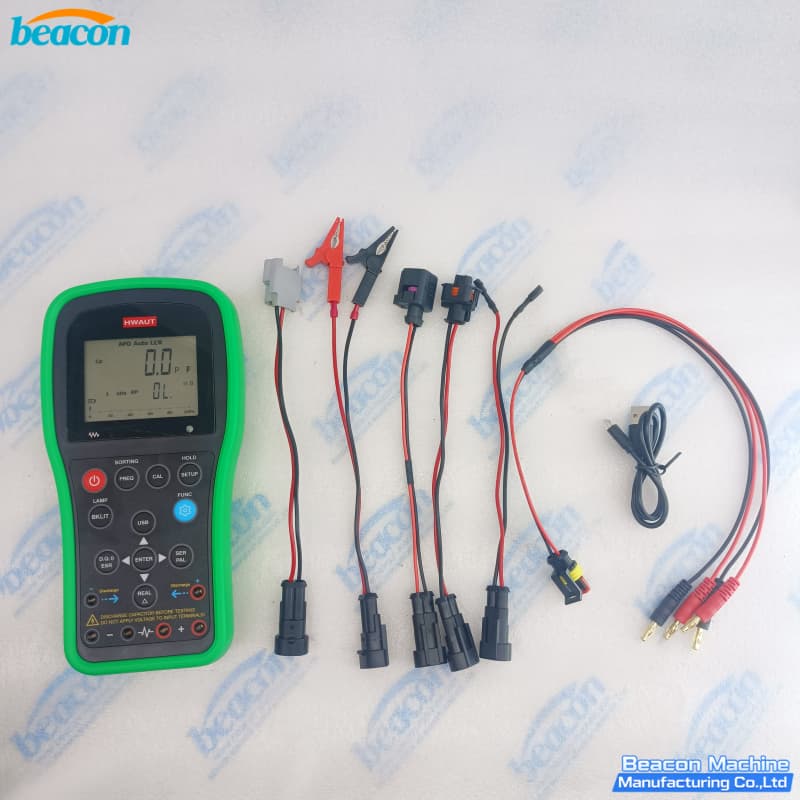

Para uso en taller, el medidor se suministra con cables de prueba y conectores de inyector, tiene apagado automático para turnos largos, y proporciona decisiones claras pasa/falla sobre calidad de bobinas de inyectores. La documentación incluye manual de usuario en español con procedimientos de calibración, guía de selección de frecuencia y valores de referencia para cada familia de inyectores.

El medidor LCR portátil LCR06 es la herramienta estándar para talleres de servicio de inyectores diésel, talleres móviles de camiones, diagnósticos en salas de motores marinas y pruebas en línea de producción OEM de inyectores EUI EUP HEUI common rail y piezoeléctricos.

1. Rango amplio de medición — inductancia 20mH-2000H, capacitancia 200pF-20mF, resistencia 20Ω-200MΩ, modo DCR. Cubre inyectores Bosch Denso Delphi Cummins XPI y Caterpillar C9 C12 plus.

2. Cinco frecuencias de prueba 100Hz, 120Hz, 1kHz, 10kHz y 100kHz con selección automática de modo equivalente serie/paralelo. Caracteriza con precisión la impedancia del solenoide y capacitancia piezoelectrica.

3. Precision basica 0.5% para L y C, 0.3% para R. Calibracion open/short elimina resistencia de cables y capacidad parasita, lectura estable para clasificacion en linea de produccion.

4. Limites de clasificacion 0.25% a 20% seleccionables. Modos relativo, absoluto y comparador soportan cribado pasa/falla para control de calidad de bobinas en servicio OEM y talleres de reparacion.

5. Triple fuente de alimentación — bateria recargable 3.7V Li-ion integrada, respaldo alcalino 9V, USB 5V o DC 9-12V externo. Cuerpo compacto 114×42×223mm portatil con autoapagado para servicio en campo.

6. Disenado especificamente para caracterizacion electrica de inyectores common rail EUI EUP HEUI y piezo. Mide impedancia de bobina, capacitancia piezoelectrica y redes de resistencias, reemplaza puentes LCR de mesa en diagnostico de taller.
