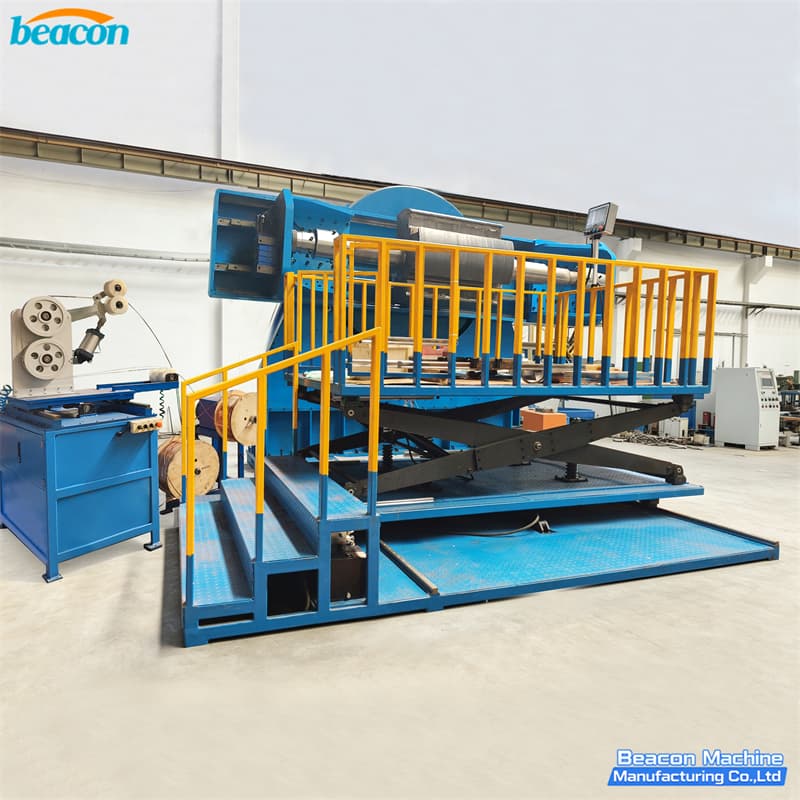

WD-3500 Máquina de Bobinado Vertical CNC para Bobinas de Rotor de Generador Servo Motor 27KW PLC Tensión Constante

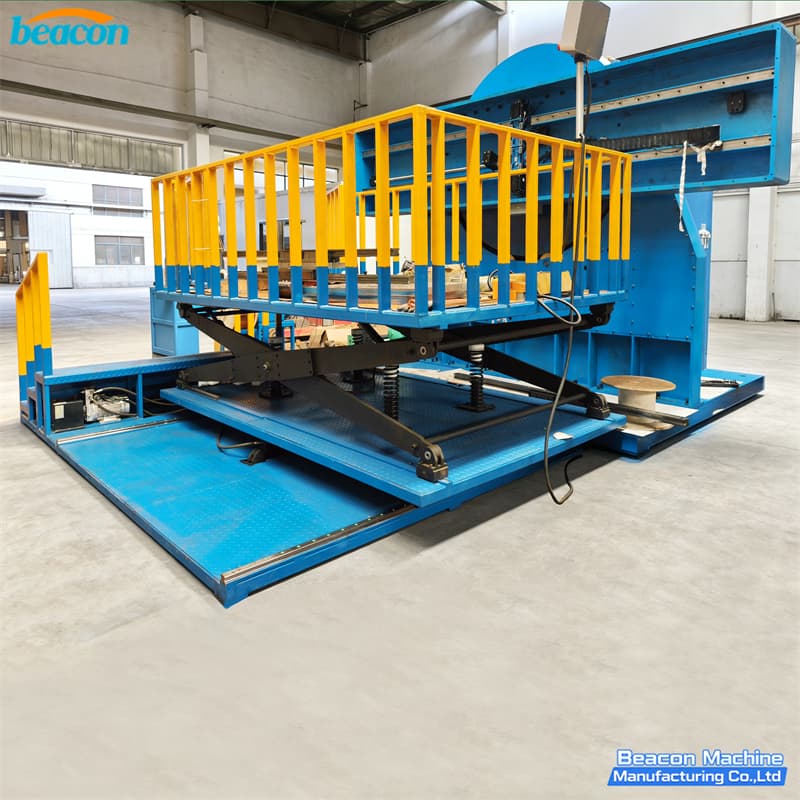

Descripción General del Producto

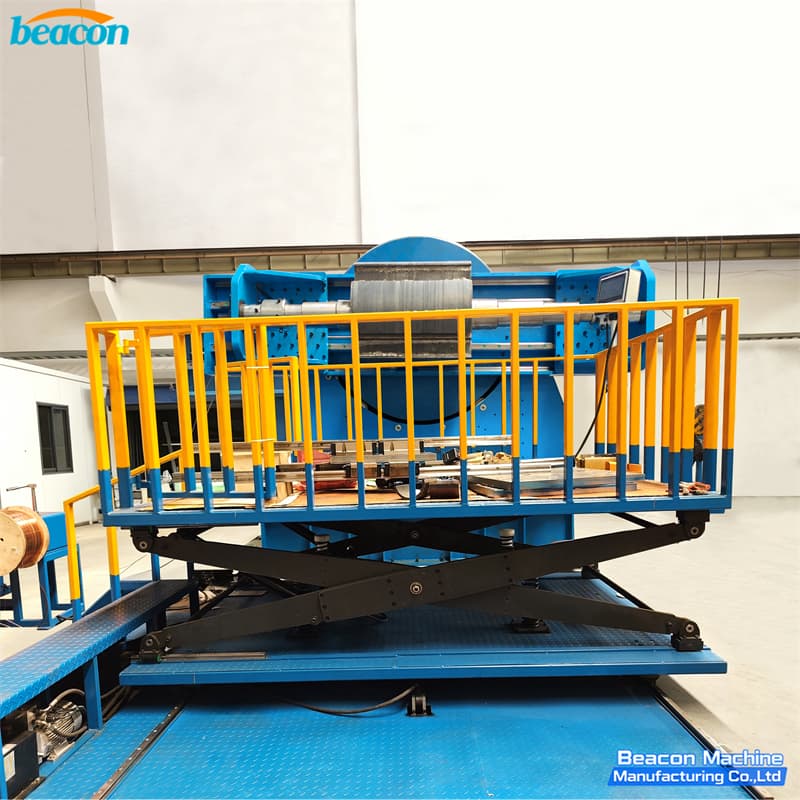

La WD-3500 es un sistema de ensamblaje de bobinado vertical controlado por CNC, diseñado para el proceso de bobinado y conformación de bobinas de rotor de generador. El rotor se eleva hasta la posición designada, se sujeta en los mandriles mecánicos de los dos soportes de extremo y se asegura con pernos de bloqueo. Una vez que el operador configura el número de vueltas, el ciclo de pre-bobinado comienza automáticamente. Al finalizar el pre-bobinado, el cable se guía dentro de la ranura y el mecanismo de desplazamiento izquierda-derecha se sincroniza con el husillo principal en rotación para mantener el avance de la bobina según la relación de apilamiento preestablecida.

El sistema está diseñado para rotores de generador de gran tamaño, de hasta 3100mm de longitud, 1000mm de diámetro y 5500kg de peso, con un servo motor agregado de 27KW y un husillo principal de 15KW. El control de tensión constante se realiza mediante un amortiguador de polvo magnético supervisado por PLC, de modo que la tensión de salida se mantiene dentro del rango a medida que cambia el diámetro de bobinado. La unidad ocupa 9500x5250x3500mm y pesa aproximadamente 17000kg, lista para el bobinado de rotores en alto volumen dentro de la fabricación moderna de generadores.

Características Principales

• Precisión de bobinado a nivel milimétrico — el posicionamiento CNC avanzado mantiene el cable colocado de forma ordenada y simétrica, eliminando bobinados sueltos y defectos superficiales provocados por desalineación.
• Control de tensión constante por PLC — el amortiguador de polvo magnético ajusta el par de salida en tiempo real, de modo que cada capa mantiene la misma firmeza, reemplazando la estimación manual.
• Producción de alta eficiencia — el husillo principal y el mecanismo de traslación, accionados por servo, reducen los tiempos de ciclo frente al bobinado manual o semiautomático, siendo ideales para la producción de generadores a gran escala.
• Estable y fiable — engranajes de acero aleado de alta resistencia con tratamiento de cementación y temple, además de autodiagnóstico multinivel para motor, sensor y controlador.
• Fácil de operar — pantalla táctil HMI de 10 pulgadas con memoria de parámetros; los preajustes para las especificaciones comunes de rotor se recuperan con un solo toque.
• Cinco subsistemas integrados — desbobinado, guía de cable, bobinado, fijación y control eléctrico, suministrados como un paquete llave en mano completo.

Industrias Atendidas

• Fabricación de generadores (rotores de generadores hidroeléctricos, térmicos, eólicos y diésel)
• Producción de motores eléctricos de alta tensión
• Líneas de ensamblaje de motores grandes y motores de tracción
• Talleres de generadores de propulsión naval y motores marinos
• Fabricación y servicio de generadores de turbinas eólicas
• Producción de generadores hidroeléctricos
• Conformación y rebobinado de bobinas para industria pesada
• Talleres de reparación y reconstrucción de motores industriales

Tipos de Maquinaria Pesada y Equipos Compatibles

• Estaciones de bobinado de rotor para generador hidroeléctrico
• Líneas de bobinado de rotor para generador de energía térmica
• Producción de rotor para generador de turbina eólica
• Ensamblaje de rotor de generador de propulsión principal naval
• Bobinado de rotor de motor de tracción de locomotora
• Bobinado de rotor de motor grande para minería
• Ensamblaje de rotor de motor para compresor industrial
• Producción de rotor de motor de tracción para ascensores pesados

Especificaciones de Rotor Compatibles

• Rango de longitud del rotor: 1100 a 3100mm
• Rango de diámetro del eje: 70 a 180mm
• Longitud de bobinado del rotor: 300 a 1000mm
• Diámetro del rotor: 400 a 1000mm
• Dimensiones de bobina rectangular: 150x200mm y 250x300mm
• Alambre de cobre redondo: 3 a 7mm
• Alambre de cobre plano: 5 a 7mm
• Peso máximo del rotor: 5500kg

Componentes Principales y Marcas

• Servo motors Mitsubishi (combinación 15KW, 5.5KW, 2KW, 1KW)
• Mitsubishi FX80 PLC con pantalla táctil Weilun de 10 pulgadas
• Tornillos de bolas Shangyin (Hiwin) 4010 y guías lineales serie 65
• Rodamientos SKF en todo el tren de transmisión
• Componentes de baja tensión Schneider Electric
• Amortiguador de polvo magnético Hailing para control de tensión
• Software de control Beijing Yacont

Por Qué Elegir WD-3500

La WD-3500 está diseñada como una alternativa directa al equipo de bobinado de rotor equivalente al OEM para fabricantes de generadores que necesitan bobinado vertical de gran formato, controlado por PLC, con tensión estable y un rendimiento de servo probado. Contacte con nuestro equipo para discutir los requisitos de configuración de su taller, el rango de tamaño de rotor que necesita manejar y el paquete de entrega para su región.

Servicio y Soporte

• Manual de instalación completo y esquemas eléctricos suministrados con cada máquina.
• Soporte de puesta en marcha remota y envío de ingeniero a obra disponible bajo solicitud.
• Paquete de repuestos y lista de piezas de desgaste incluidos para el primer año de operación.
• Capacitación del operador en varios idiomas (inglés / español / ruso) para el HMI y el PLC.
• Garantía de 12 meses sobre los componentes principales desde la fecha de aceptación.
