Kit Reparacion Inyector Caterpillar 3116 G5-55 HEUI Boquilla

G5-55 Kit de Reparacion de Inyector Caterpillar 3116 — Herramienta de Reacondicionamiento de Inyectores HEUI y EUI

1. Que es el Kit de Reparacion G5-55?

El BEACON G5-55 Caterpillar 3116 Fuel Injector Repair Kit es un kit de grado profesional para el desmontaje, limpieza, sustitucion de sellos, servicio de boquilla y rearmado en banco de inyectores Caterpillar 3116 — cubriendo tanto la generacion HEUI (Hydraulically actuated Electronic Unit Injector) (1997–2002) como la anterior EUI / PEEC (1990–1997).

El kit combina los fixtures de sujecion dedicados (grabados CAT-3116 / HIDE / TSHA / HTDE / CN-3116), una herramienta de compresion con resorte para el desmontaje de boquilla y dos cajas compartimentadas con el conjunto completo de boquillas, agujas, resortes, sellos, O-rings y juntas de cobre usadas durante el reacondicionamiento del inyector.

2. Por que los Inyectores Caterpillar 3116 Necesitan un Kit de Reparacion Especifico?

El Caterpillar 3116 es un diesel de 6 cilindros en linea y 6.6L que motorizo una enorme base instalada de camiones, equipos de construccion, embarcaciones marinas y grupos electrogenos entre 1990 y 2002. En esa ventana de 12 anios el motor migro de inyeccion mecanica a EUI con PEEC de temporizacion electronica y finalmente al sistema HEUI en 1997.

Los talleres independientes siguen viendo inyectores 3116 HEUI y EUI cada semana por los modos de fallo clasicos: coquizado de boquilla, fallo de O-rings y juntas de cobre, fallo de sello de aceite de actuacion HEUI, corrosion del arnes / conector del solenoide, desgaste del embolo / valvula de descarga, fallo de atomizacion de la boquilla, falla de causa comun del HPI y retorno excesivo del inyector. El G5-55 esta construido para abordar todos estos modos de fallo en banco, sin que el taller tenga que conseguir un fixture CAT-3116 especifico localmente.

3. Que Incluye el Kit G5-55?

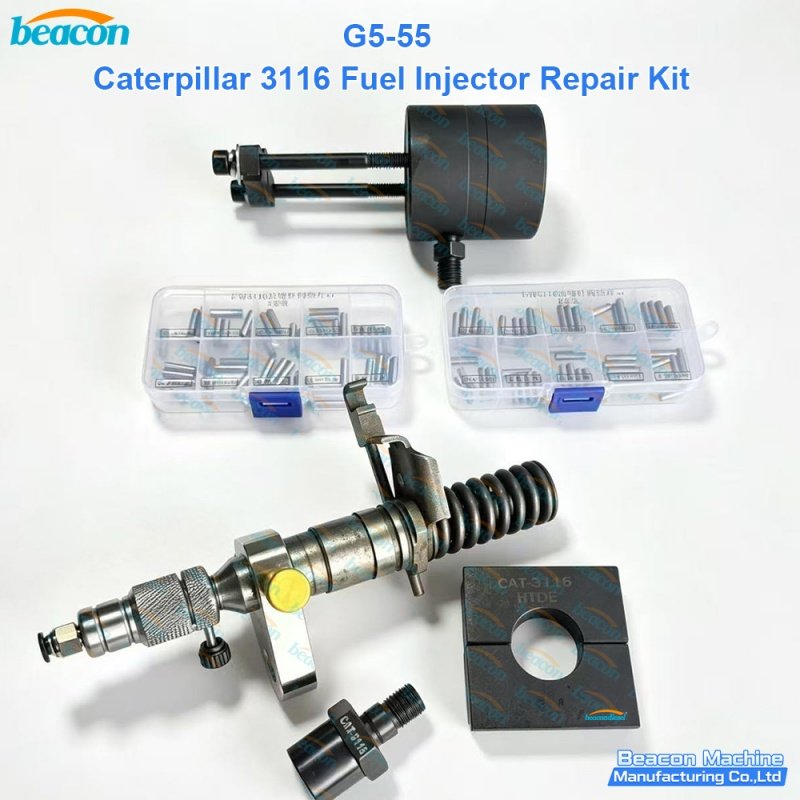

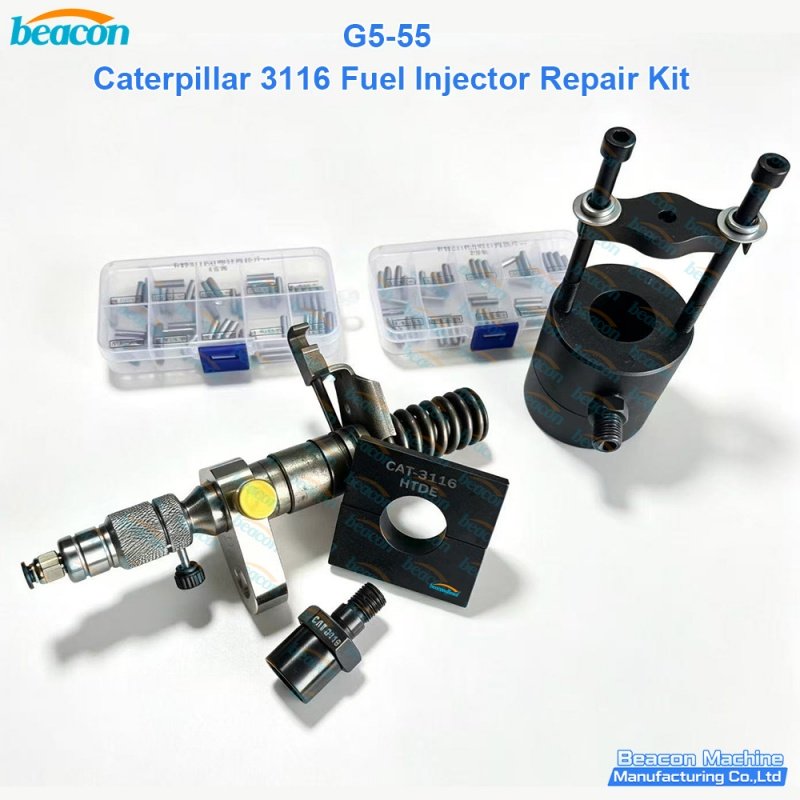

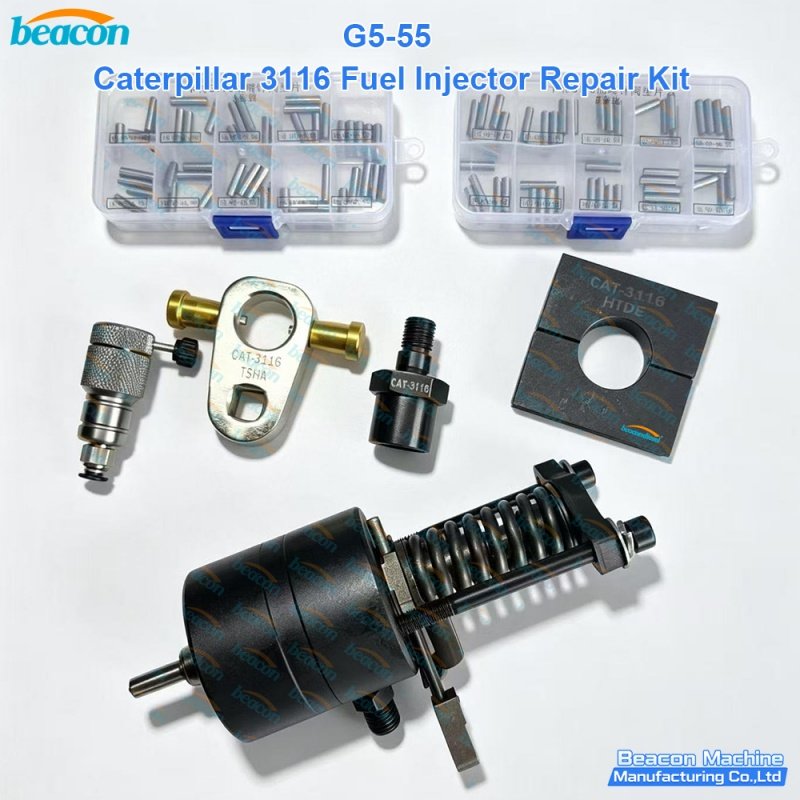

El kit se entrega en un maletin con inserto de espuma e incluye:

• Cuerpo de compresion con resorte — cilindro anodizado negro con resorte, varilla roscada y placa de presion; comprime el resorte de retorno del inyector para liberar el retenedor de la boquilla.
• Fixture de sujecion HEUI — grabado CAT-3116 / HTDE; centra el cuerpo del inyector HEUI.
• Bloque de sujecion EUI / PEEC — grabado CAT-3116 / TSHA; centra la generacion EUI anterior.
• Adaptador de extraccion de boquilla — grabado CN-3116 / 13HA; extrae la boquilla sin agrietar el cilindro.
• Herramienta de servicio tipo C-clamp — marco C plateado con boton amarillo; soporta el desmontaje y reasiento de la boquilla.
• Caja de partes A — caja compartimentada con cierres azules con boquilla, aguja, resorte y pequenas partes del asiento.
• Caja de partes B — caja equivalente con sellos, O-rings, juntas de cobre y juego de calces.

4. Donde se Usa el Inyector Caterpillar 3116

La familia Caterpillar 3116 se ha montado en camiones on-highway (Peterbilt 330 / 335 / 340 / 357; Kenworth T300 / T400 / T450; Mack RD / CH; Sterling AT / ST; Freightliner FL / MC; International 4000; Renault Midlum; Volvo WA / WG parciales), equipo de construccion (Caterpillar 320 / 325 / 330 parcial; cargadores 950G / 962G / 966G; D5 / D6 / D7; motoniveladoras 140H / 160H), marino (Caterpillar Marine 3116, 225 / 250 / 300 / 340 HP, IMO Tier 1), grupos electrogenos (CAT / Olympian GEP-XQ a 130–300 kWe; FG Wilson P / QD), y la plataforma mecanica Perkins 1106 / T6.660 via referencia cruzada.

Numeros de inyector Caterpillar y Perkins en las series 0R-8474, 0R-8479, 107-7732, 138-0094, 10R-7672, 10R-7673 (HEUI) y 4P-3996, 4P-3997, 4P-3998, 7C-9577, 7C-9578 (EUI / mecanico) son habituales en la familia 3116. La referencia exacta parte-motor debe confirmarse contra CAT SIS2.0 o Perkins Quick Serve Online (QSO) antes de cotizar o pedir.

Para el detalle de aplicaciones, modos de fallo y flujo de trabajo en taller, vea el BLOG companero: G5-55 BLOG: vision general del kit de reparacion de inyector Caterpillar 3116.

5. Compatibilidad 3116 vs 3126 vs 3176 vs 3306

El G5-55 esta dedicado al 3116. El 3116 comparte plataforma de 6 cilindros en linea con el posterior 3126 (7.2L, HEUI nativo, 1997–2007), pero los dos motores no usan inyectores intercambiables — diametro, caudal y carrera son diferentes. El G5-55 solo sirve para el 3116 (y, con confirmacion, la plataforma mecanica Perkins 1106 / T6.660). No intente usarlo en inyectores 3126, 3176 o 3306.

6. Calidad de Construccion y Embalaje

Todos los componentes estructurales del G5-55 son mecanizados en acero de aleacion endurecido y aluminio anodizado. El cuerpo de compresion, los fixtures de sujecion y el adaptador de extraccion de boquilla son rectificados de precision para concentricidad repetible del inyector. Peso neto aproximado 7 kg; tamano del maletin 42 × 32 × 22 cm. Kit completo en maletin con inserto de espuma.

7. Especificaciones Tecnicas

Ventajas del Producto

• Cubre tanto las generaciones de inyectores HEUI como EUI del 3116 — el kit incluye fixtures de sujecion dedicados para la generacion HEUI 1997–2002 (CAT-3116 / HTDE) y la generacion EUI / PEEC anterior 1990–1997 (CAT-3116 / TSHA), por lo que un solo kit maneja ambos tipos de inyectores.
• Solucion completa de reacondicionamiento — cuerpo de compresion con resorte, adaptador de extraccion de boquilla (CN-3116 / 13HA), herramienta C-clamp para servicio de boquilla y dos cajas compartimentadas de partes con boquillas / agujas / resortes / sellos / O-rings / juntas de cobre — todo lo que el taller necesita en el banco.
• Extraccion de boquilla sin dano del cilindro — el adaptador CN-3116 / 13HA extrae la boquilla del cuerpo del inyector a lo largo del eje de desmontaje, evitando el agrietamiento y la distorsion que causan los extractores improvisados.
• Acero de aleacion endurecido + aluminio anodizado — los componentes estructurales son mecanizados y rectificados de precision para concentricidad repetible del inyector y larga vida util en el entorno de taller.
• Caterpillar 3116 + Perkins 1106 / T6.660 mecanico — dedicado a la familia 3116, con compatibilidad por referencia cruzada mecanica para la plataforma Perkins 1106C-E60TA, 1106D-E66TA y T6.660 6.6L utilizada en el mercado de repuestos UK y europeo.
• Maletin moldeado por soplado con inserto de espuma — el kit completo se entrega en un maletin de 42 × 32 × 22 cm con inserto de espuma personalizado, listo para el uso en el taller.
